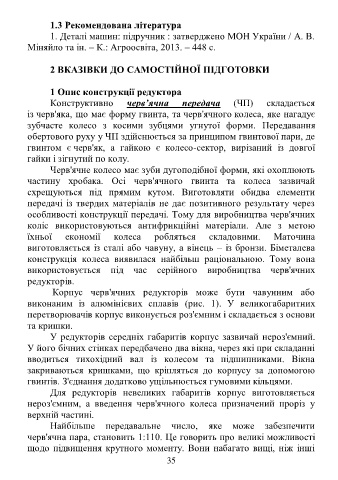

1.3 Рекомендована література
             1. Деталі машин: підручник : затверджено МОН України / А. В.
        Міняйло та ін. – К.: Агроосвіта, 2013. – 448 с.

             2 ВКАЗІВКИ ДО САМОСТІЙНОЇ ПІДГОТОВКИ

             1 Опис конструкції редуктора
             Конструктивно       черв’ячна    передача     (ЧП)    складається
        із черв'яка, що має форму гвинта, та черв'ячного колеса, яке нагадує
        зубчасте  колесо  з  косими  зубцями  угнутої  форми.  Передавання
        обертового руху у ЧП здійснюється за принципом гвинтової пари, де
        гвинтом  є черв'як,  а  гайкою  є  колесо-сектор,  вирізаний  із  довгої
        гайки і зігнутий по колу.
             Черв'ячне колесо має зуби дугоподібної форми, які охоплюють
        частину  хробака.  Осі  черв'ячного  гвинта  та  колеса  зазвичай
        схрещуються  під  прямим  кутом.  Виготовляти  обидва  елементи
        передачі із твердих матеріалів не дає позитивного результату через
        особливості конструкції передачі. Тому для виробництва черв'ячних
        коліс  використовуються  антифрикційні  матеріали.  Але  з  метою
        їхньої   економії    колеса    робляться     складовими.     Маточина
        виготовляється із сталі або чавуну, а вінець – із бронзи. Біметалева
        конструкція  колеса  виявилася  найбільш  раціональною.  Тому  вона
        використовується  під  час  серійного  виробництва  черв'ячних
        редукторів.
              Корпус  черв'ячних  редукторів  може  бути  чавунним  або
        виконаним  із  алюмінієвих  сплавів  (рис.  1).  У  великогабаритних
        перетворювачів корпус виконується роз'ємним і складається з основи
        та кришки.
             У редукторів середніх габаритів корпус зазвичай нероз'ємний.
        У його бічних стінках передбачено два вікна, через які при складанні
        вводиться  тихохідний  вал  із  колесом  та  підшипниками.  Вікна
        закриваються  кришками,  що  кріпляться  до  корпусу  за  допомогою
        гвинтів. З'єднання додатково ущільнюється гумовими кільцями.
             Для  редукторів  невеликих  габаритів  корпус  виготовляється
        нероз'ємним,  а  введення  черв'ячного  колеса  призначений  проріз  у
        верхній частині.
             Найбільше  передавальне  число,  яке  може  забезпечити
        черв'ячна пара, становить 1:110. Це говорить про великі можливості
        щодо підвищення крутного моменту. Вони набагато вищі, ніж інші
                                          35
