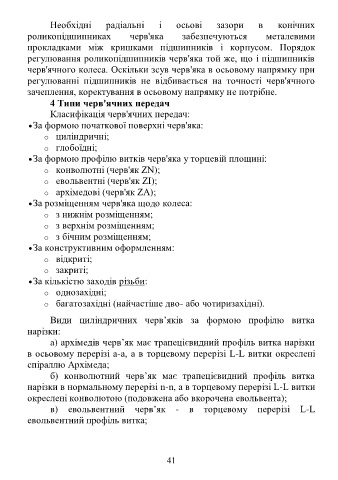

Необхідні радіальні і осьові зазори в конічних
роликопідшипниках черв'яка забезпечуються металевими
прокладками між кришками підшипників і корпусом. Порядок
регулювання роликопідшипників черв'яка той же, що і підшипників
черв'ячного колеса. Оскільки зсув черв'яка в осьовому напрямку при
регулюванні підшипників не відбивається на точності черв'ячного
зачеплення, коректування в осьовому напрямку не потрібне.
4 Типи черв'ячних передач
Класифікація черв'ячних передач:
 За формою початкової поверхні черв'яка:
o циліндричні;
o глобоїдні;
 За формою профілю витків черв'яка у торцевій площині:
o конволютні (черв'як ZN);
o евольвентні (черв'як ZI);
o архімедові (черв'як ZA);
 За розміщенням черв'яка щодо колеса:
o з нижнім розміщенням;
o з верхнім розміщенням;
o з бічним розміщенням;
 За конструктивним оформленням:
o відкриті;
o закриті;
 За кількістю заходів різьби:
o однозахідні;
o багатозахідні (найчастіше дво- або чотиризахідні).

Види циліндричних черв’яків за формою профілю витка
нарізки:
а) архімедів черв’як має трапецієвидний профіль витка нарізки
в осьовому перерізі а-а, а в торцевому перерізі L-L витки окреслені
спіраллю Архімеда;
б) конволютний черв’як має трапецієвидний профіль витка
нарізки в нормальному перерізі n-n, а в торцевому перерізі L-L витки
окреслені конволютою (подовжена або вкорочена евольвента);
в) евольвентний черв’як - в торцевому перерізі L-L
евольвентний профіль витка;
