варіанти передач. Наприклад, циліндричний редуктор може показати
такі результати тільки при використанні трьох ступенів редукції, тоді
як черв'ячному достатньо одного. Але ця перевага має і зворотний
бік – якщо передатне число підвищується, ККД черв'ячного
перетворювача знижується.

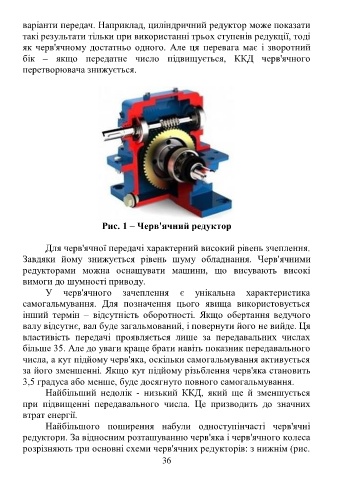

Рис. 1 – Черв'ячний редуктор

Для черв'ячної передачі характерний високий рівень зчеплення.
Завдяки йому знижується рівень шуму обладнання. Черв'ячними
редукторами можна оснащувати машини, що висувають високі
вимоги до шумності приводу.
У черв'ячного зачеплення є унікальна характеристика
самогальмування. Для позначення цього явища використовується
інший термін – відсутність оборотності. Якщо обертання ведучого
валу відсутнє, вал буде загальмований, і повернути його не вийде. Ця
властивість передачі проявляється лише за передавальних числах
більше 35. Але до уваги краще брати навіть показник передавального
числа, а кут підйому черв'яка, оскільки самогальмування активується
за його зменшенні. Якщо кут підйому різьблення черв'яка становить
3,5 градуса або менше, буде досягнуто повного самогальмування.
Найбільший недолік - низький ККД, який ще й зменшується
при підвищенні передавального числа. Це призводить до значних
втрат енергії.
Найбільшого поширення набули одноступінчасті черв'ячні
редуктори. За відносним розташуванню черв'яка і черв'ячного колеса
розрізняють три основні схеми черв'ячних редукторів: з нижнім (рис.
