осі обертання яких переміщуються у просторі. Такі колеса називають
сателітами. Схема типової планетарної передачі з одинарними
сателітами зображена на рисунку 1. Вона складається з центрального
колеса Za зовнішнього зачеплення, центрального колеса Zb
внутрішнього зачеплення і трьох сателітів Zq з водилом h.

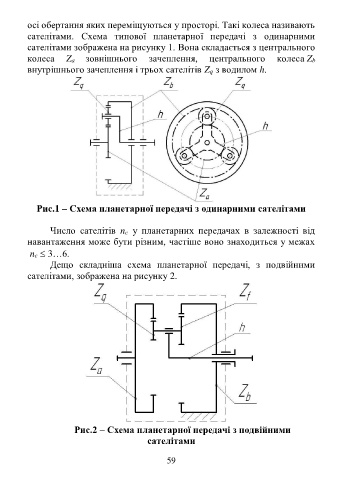

Рис.1 – Схема планетарної передачі з одинарними сателітами

Число сателітів nc у планетарних передачах в залежності від
навантаження може бути різним, частіше воно знаходиться у межах
nc  3…6.
Дещо складніша схема планетарної передачі, з подвійними
сателітами, зображена на рисунку 2.

Рис.2 – Схема планетарної передачі з подвійними
сателітами
