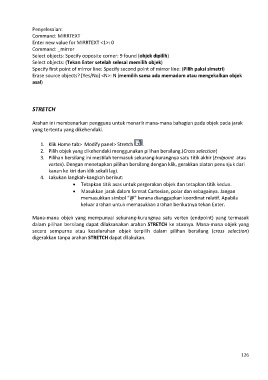

Penyelesaian:
Command: MIRRTEXT
Enter new value for MIRRTEXT <1>: 0
Command: _mirror
Select objects: Specify opposite corner: 9 found (objek dipilih)
Select objects: (Tekan Enter setelah selesai memilih objek)
Specify first point of mirror line: Specify second point of mirror line: (Pilih paksi simetri)
Erase source objects? [Yes/No] <N>: N (memilih sama ada memadam atau mengekalkan objek
asal)

STRETCH

Arahan ini membenarkan pengguna untuk menarik mana-mana bahagian pada objek pada jarak
yang tertentu yang dikehendaki.

1. Klik Home tab> Modify panel> Stretch .
2. Pilih objek yang dikehendaki menggunakan pilihan bersilang.(Cross selection)
3. Pilihan bersilang ini mestilah termasuk sekurang-kurangnya satu titik akhir (Endpoint atau
vertex). Dengan menetapkan pilihan bersilang dengan klik, gerakkan alatan penunjuk dari
kanan ke kiri dan klik sekali lagi.
4. Lakukan langkah-kangkah berikut:
• Tetapkan titik asas untuk pergerakan objek dan tetapkan titik kedua.
• Masukkan jarak dalam format Cartesian, polar dan sebagainya. Jangan
memasukkan simbol “@” kerana dianggapkan koordinat relatif. Apabila
keluar arahan untuk memasukkan arahan berikutnya tekan Enter.

Mana-mana objek yang mempunyai sekurang-kurangnya satu vertex (endpoint) yang termasuk
dalam pilihan bersilang dapat dilaksanakan arahan STRETCH ke atasnya. Mana-mana objek yang
secara sempurna atau keseluruhan objek terpilih dalam pilihan bersilang (cross selection)
digerakkan tanpa arahan STRETCH dapat dilakukan.

126
