P. 137

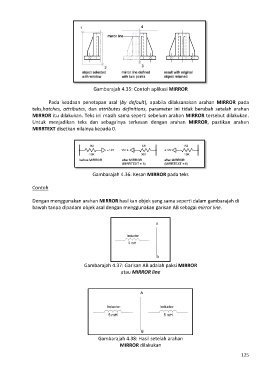

Gambarajah 4.35: Contoh aplikasi MIRROR
Pada keadaan penetapan asal (by default), apabila dilaksanakan arahan MIRROR pada
teks,hatches, attributes, dan attributes definitions, parameter ini tidak berubah setelah arahan
MIRROR itu dilakukan. Teks ini masih sama seperti sebelum arahan MIRROR tersebut dilakukan.
Untuk menjadikan teks dan sebagainya terkesan dengan arahan MIRROR, pastikan arahan
MIRRTEXT disetkan nilainya kepada 0.
Gambarajah 4.36: Kesan MIRROR pada teks
Contoh
Dengan menggunakan arahan MIRROR hasilkan objek yang sama seperti dalam gambarajah di
bawah tanpa dipadam objek asal dengan menggunakan garisan AB sebagai mirror line.
Gambarajah 4.37: Garisan AB adalah paksi MIRROR
atau MIRROR line
Gambarajah 4.38: Hasil setelah arahan
MIRROR dilakukan
125
