Page 142 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

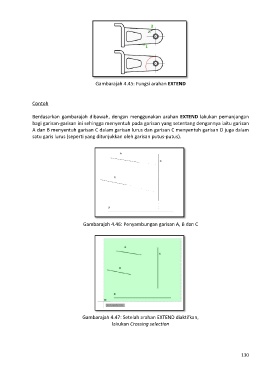

Gambarajah 4.45: Fungsi arahan EXTEND

Contoh

Berdasarkan gambarajah dibawah, dengan menggunakan arahan EXTEND lakukan pemanjangan
bagi garisan-garisan ini sehingga menyentuh pada garisan yang setentang dengannya iaitu garisan
A dan B menyentuh garisan C dalam garisan lurus dan garisan C menyentuh garisan D juga dalam
satu garis lurus (seperti yang ditunjukkan oleh garisan putus-putus).

Gambarajah 4.46: Penyambungan garisan A, B dan C

Gambarajah 4.47: Setelah arahan EXTEND diaktifkan,
lakukan Crossing selection

130
