P. 133

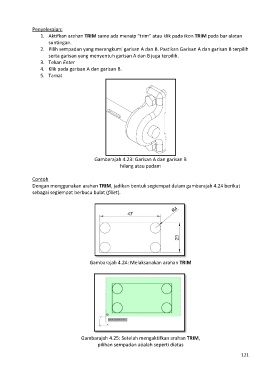

Penyelesaian:
1. Aktifkan arahan TRIM sama ada menaip “trim” atau klik pada ikon TRIM pada bar alatan
suntingan.
2. Pilih sempadan yang merangkumi garisan A dan B. Pastikan Garisan A dan garisan B terpilih
serta garisan yang menyentuh garisan A dan B juga terpilih.
3. Tekan Enter
4. Klik pada garisan A dan garisan B.
5. Tamat
Gambarajah 4.23: Garisan A dan garisan B
hilang atau padam
Contoh
Dengan menggunakan arahan TRIM, jadikan bentuk segiempat dalam gambarajah 4.24 berikut
sebagai segiempat berbucu bulat (fillet).
Gambarajah 4.24: Melaksanakan arahan TRIM
Gambarajah 4.25: Setelah mengaktifkan arahan TRIM,
pilihan sempadan adalah seperti diatas
121
