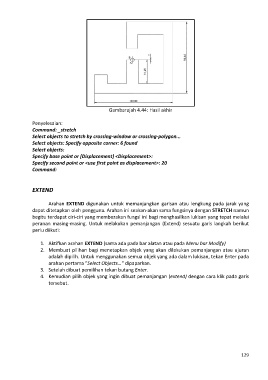

Page 141 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

Gambarajah 4.44: Hasil akhir

Penyelesaian:
Command: _stretch
Select objects to stretch by crossing-window or crossing-polygon...
Select objects: Specify opposite corner: 6 found
Select objects:
Specify base point or [Displacement] <Displacement>:
Specify second point or <use first point as displacement>: 20
Command:

EXTEND

Arahan EXTEND digunakan untuk memanjangkan garisan atau lengkung pada jarak yang
dapat ditetapkan oleh pengguna. Arahan ini seakan-akan sama fungsinya dengan STRETCH namun
begitu terdapat ciri-ciri yang membezakan fungsi ini bagi menghasilkan lukisan yang tepat melalui
peranan masing-masing. Untuk melakukan pemanjangan (Extend) sesuatu garis langkah berikut
perlu diikuti:

1. Aktifkan arahan EXTEND (sama ada pada bar alatan atau pada Menu bar Modify)
2. Membuat pilihan bagi menetapkan objek yang akan dilakukan pemanjangan atau ujuran
adalah dipilih. Untuk menggunakan semua objek yang ada dalam lukisan, tekan Enter pada
arahan pertama “Select Objects…” dipaparkan.
3. Setelah dibuat pemilihan tekan butang Enter.
4. Kemudian pilih objek yang ingin dibuat pemanjangan (extend) dengan cara klik pada garis
tersebut.

129
