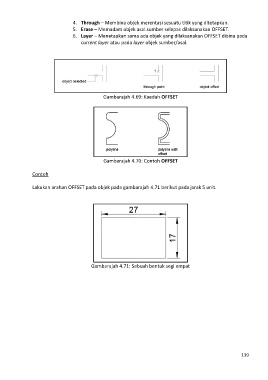

Page 151 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK
P. 151
4. Through – Membina objek merentasi sesuatu titik yang ditetapkan.
5. Erase – Memadam objek asal.sumber selepas dilaksanakan OFFSET.
6. Layer – Menetapkan sama ada objek yang dilaksanakan OFFSET dibina pada
current layer atau pada layer objek sumber/asal.
Gambarajah 4.69: Kaedah OFFSET
Gambarajah 4.70: Contoh OFFSET
Contoh
Lakukan arahan OFFSET pada objek pada gambarajah 4.71 berikut pada jarak 5 unit.
Gambarajah 4.71: Sebuah bentuk segi empat
139
