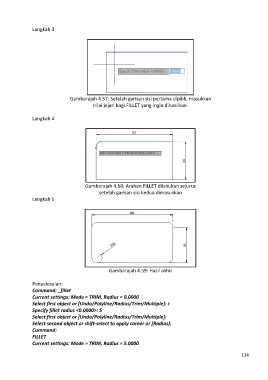

Langkah 3

Gambarajah 4.57: Setelah garisan sisi pertama dipilih, masukkan
nilai jejari bagi FILLET yang ingin dihasilkan.

Langkah 4

Gambarajah 4.58: Arahan FILLET dilakukan sejurus
setelah garisan sisi kedua dimasukkan
Langkah 5

Gambarajah 4.59: Hasil akhir

Penyelesaian:
Command: _fillet
Current settings: Mode = TRIM, Radius = 0.0000
Select first object or [Undo/Polyline/Radius/Trim/Multiple]: r
Specify fillet radius <0.0000>: 5
Select first object or [Undo/Polyline/Radius/Trim/Multiple]:
Select second object or shift-select to apply corner or [Radius]:
Command:
FILLET
Current settings: Mode = TRIM, Radius = 5.0000

134
