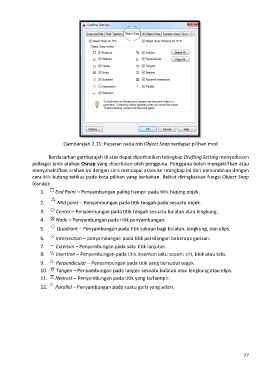

Gambarajah 2.11: Paparan pada tab Object Snap terdapat pilihan mod
Berdasarkan gambarajah di atas dapat diperhatikan tetingkap Drafting Setting menyediakan
pelbagai jenis arahan Osnap yang diperlukan oleh pengguna. Pengguna boleh mengaktifkan atau
menyahaktifkan arahan ini dengan cara mencapai akses ke tetingkap ini dan menandakan dengan
cara klik butang tetikus pada kota pilihan yang berkaitan. Beikut diringkaskan fungsi Object Snap
(osnap):
1. End Point – Penyambungan paling hampir pada titik hujung objek.
2. Mid point – Penyambungan pada titik tengah pada sesuatu objek.
3. Center – Penyambungan pada titik tengah sesuatu bulatan atau lengkung.
4. Node – Penyambungan pada titik penyambungan.
5. Quadrant – Penyambungan pada titik sukuan bagi bulatan, lengkung, dan elips.
6. Intersection – penyambungan pada titik persilangan beberapa garisan.
7. Extensin – Penyambungan pada satu titik lanjutan.
8. Insertion – Penyambungan pada titik insertion iaitu seperti ciri, blok atau teks.
9. Perpendicular – Penyambungan pada titik yang bersudut tegak.
10. Tangen – Penyambungan pada tangen sesuatu bulatan atau lengkung atau elips.
11. Nearest – Penyambungan pada titik yang terhampir.
12. Parallel – Penyambungan pada suatu garis yang selari.
