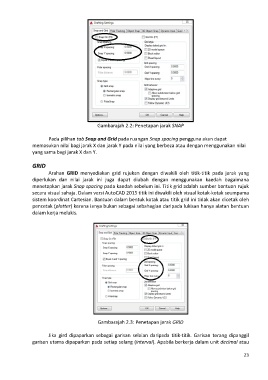

Gambarajah 2.2: Penetapan jarak SNAP
Pada pilihan tab Snap and Grid pada ruangan Snap spacing pengguna akan dapat
memasukan nilai bagi jarak X dan jarak Y pada nilai yang berbeza atau dengan menggunakan nilai
yang sama bagi jarak X dan Y.
GRID
Arahan GRID menyediakan grid rujukan dengan diwakili oleh titik-titik pada jarak yang
diperlukan dan nilai jarak ini juga dapat diubah dengan menggunakan kaedah bagaimana
menetapkan jarak Snap spacing pada kaedah sebelum ini. Titik grid adalah sumber bantuan rujuk
secara visual sahaja. Dalam versi AutoCAD 2015 titik ini diwakili oleh visual kotak-kotak seumpama
sistem koordinat Cartesian. Bantuan dalam bentuk kotak atau titik grid ini tidak akan dicetak oleh
pencetak (plotter) kerana ianya bukan sebagai sebahagian daripada lukisan hanya alatan bantuan
dalam kerja melukis.
Gambarajah 2.3: Penetapan jarak GRID
Jika gird dipaparkan sebagai garisan selaian daripada titik-titik. Garisan terang dipanggil
garisan utama dipaparkan pada setiap selang (interval). Apabila berkerja dalam unit decimal atau
23
