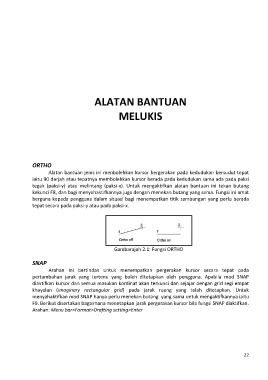

ALATAN BANTUAN


                                                      MELUKIS









               ORTHO
                       Alatan bantuan jenis ini menbolehkan kursor bergerakan pada kedudukan bersudut tepat
               iaitu 90 darjah atau tepatnya membolehkan kursor berada pada kedudukan sama ada pada paksi
               tegak (paksi-y) atau melintang (paksi-x). Untuk mengaktifkan alatan bantuan ini  tekan  butang
               kekunci F8, dan bagi menyahaktifkannya juga dengan menekan butang yang sama. Fungsi ini amat
               berguna kepada pengguna dalam situasi bagi menempatkan titik sambungan yang perlu berada
               tepat secara pada paksi-y atau pada paksi-x.









                                                    Gambarajah 2.1: Fungsi ORTHO

               SNAP
                       Arahan  ini  bertindak untuk menempatkan  pergerakan kursor secara tepat  pada
               pertambahan jarak yang tertenu yang boleh  ditetapkan oleh  pengguna. Apabila  mod SNAP
               diaktifkan kursor dan semua masukan kordinat akan terkunci dan sejajar dengan grid segi empat
               khayalan (imaginary rectangular grid) pada jarak ruang yang  telah  ditetapkan. Untuk
               menyahaktifkan mod SNAP hanya perlu menekan butang  yang sama untuk mengaktifkannya iaitu
               F9. Berikut disertakan bagaimana menetapkan jarak pergerakan kursor bila fungsi SNAP diaktifkan.
               Arahan: Menu bar>Format>Drafting setting>Enter
