feet dan inches, garisan utama amat berguna untuk mengukur jarak dengan cepat. Pengguna dapat
mengawal kekerapan garisan utama grid melalui tetingkap Drafting Setting.

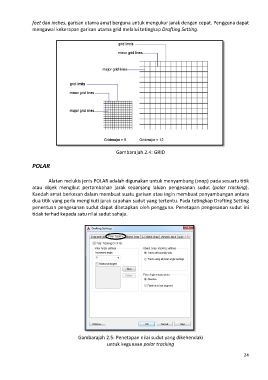

Gambarajah 2.4: GRID

POLAR

Alatan melukis jenis POLAR adalah digunakan untuk menyambung (snap) pada sesuatu titik
atau objek mengikut pertambahan jarak sepanjang laluan pengesanan sudut (polar tracking).
Kaedah amat berkesan dalam membuat suatu garisan atau ingin membuat penyambungan antara
dua titik yang perlu mengikuti jarak capahan sudut yang tertentu. Pada tetingkap Drafting Setting
penentuan pengesanan sudut dapat ditetapkan oleh pengguna. Penetapan pengesanan sudut ini
tidak terhad kepada satu nilai sudut sahaja.

Gambarajah 2.5: Penetapan nilai sudut yang dikehendaki
untuk kegunaan polar tracking

24
