P. 37

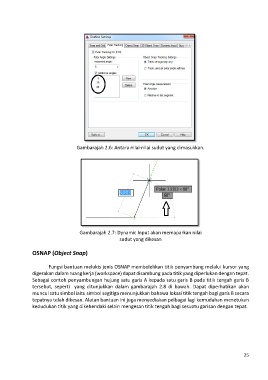

Gambarajah 2.6: Antara nilai-nilai sudut yang dimasukkan.




















                                    Gambarajah 2.7: Dynamic Input akan memaparkan nilai
                                                      sudut yang dikesan

               OSNAP (Object Snap)

                       Fungsi bantuan melukis jenis OSNAP membolehkan titik penyambung melalui kursor yang
               digerakan dalam ruang kerja (workspace) dapat disambung pada titik yang diperlukan dengan tepat.
               Sebagai contoh penyambungan hujung satu garis A kepada satu garis B pada titik tengah garis B
               tersebut, seperti  yang  ditunjukkan dalam gambarajah  2.8  di  bawah. Dapat diperhatikan akan
               muncul satu simbol iaitu simbol segitiga menunjukkan bahawa lokasi titik tengah bagi garis B secara
               tepatnya telah dikesan. Alatan bantuan ini juga menyediakan pelbagai lagi kemudahan menetukan
               kedudukan titik yang dikehendaki selain mengesan titik tengah bagi sesuatu garisan dengan tepat.










                                                                                                             25
