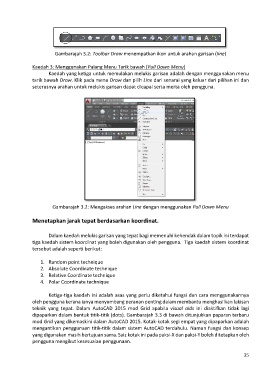

Gambarajah 3.2: Toolbar Draw menempatkan ikon untuk arahan garisan (line)

Kaedah 3: Menggunakan Palang Menu Tarik bawah (Pull Down Menu)
Kaedah yang ketiga untuk memulakan melukis garisan adalah dengan menggunakan menu
tarik bawah Draw. Klik pada menu Draw dan pilih Line dari senarai yang keluar dari pilihan ini dan
seterusnya arahan untuk melukis garisan dapat dicapai serta merta oleh pengguna.

Gambarajah 3.2: Mengakses arahan Line dengan menggunakan Pull Down Menu

Menetapkan jarak tepat berdasarkan koordinat.

Dalam kaedah melukis garisan yang tepat bagi memenuhi kehendak dalam topik ini terdapat
tiga kaedah sistem koordinat yang boleh digunakan oleh pengguna. Tiga kaedah sistem koordinat
tersebut adalah seperti berikut:

1. Random point technique
2. Absolute Coordinate technique
3. Relative Coordinate technique
4. Polar Coordinate technique

Ketiga-tiga kaedah ini adalah asas yang perlu diketahui fungsi dan cara menggunakannya
oleh pengguna kerana ianya menyumbang peranan penting dalam membantu menghasilkan lukisan
teknik yang tepat. Dalam AutoCAD 2015 mod Grid apabila visual aids ini diaktifkan tidak lagi
dipaparkan dalam bentuk titik-titik (dots). Gambarajah 3.3 di bawah ditunjukkan paparan terbaru
mod Grid yang dikemaskini dalam AutoCAD 2015. Kotak-kotak segi empat yang dipaparkan adalah
mengantikan penggunaan titik-titik dalam sistem AutoCAD terdahulu. Namun fungsi dan konsep
yang digunakan masih bertujuan sama. Saiz kotak ini pada paksi-X dan paksi-Y boleh ditetapkan oleh
pengguna mengikut kesesuaian penggunaan.
