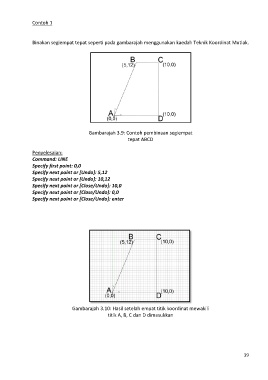

Contoh 1
Binakan segiempat tepat seperti pada gambarajah menggunakan kaedah Teknik Koordinat Mutlak.
Gambarajah 3.9: Contoh pembinaan segiempat
tepat ABCD
Penyelesaian:
Command: LINE
Specify first point: 0,0
Specify next point or [Undo]: 5,12
Specify next point or [Undo]: 10,12
Specify next point or [Close/Undo]: 10,0
Specify next point or [Close/Undo]: 0,0
Specify next point or [Close/Undo]: enter
Gambarajah 3.10: Hasil setelah empat titik koordinat mewakili
titik A, B, C dan D dimasukkan
