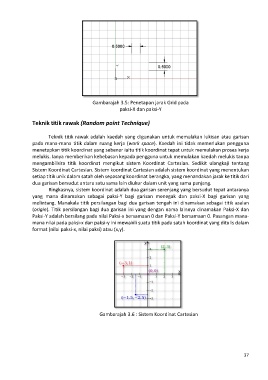

Gambarajah 3.5: Penetapan jarak Grid pada
paksi-X dan paksi-Y

Teknik titik rawak (Random point Technique)

Teknik titik rawak adalah kaedah yang digunakan untuk memulakan lukisan atau garisan
pada mana-mana titik dalam ruang kerja (work space). Kaedah ini tidak memerlukan pengguna
menetapkan titik koordinat yang sebenar iaitu titik koordinat tepat untuk memulakan proses kerja
melukis. Ianya memberikan kebebasan kepada pengguna untuk memulakan kaedah melukis tanpa
mengambilkira titik koordinat mengikut sistem Koordinat Cartesian. Sedikit ulangkaji tentang
Sistem Koordinat Cartesian. Sistem koordinat Cartesian adalah sistem koordinat yang menentukan
setiap titik unik dalam satah oleh sepasang koordinat berangka, yang menandakan jarak ke titik dari
dua garisan bersudut antara satu sama lain diukur dalam unit yang sama panjang.
Ringkasnya, sistem koordinat adalah dua garisan serenjang yang bersudut tepat antaranya
yang mana dinamakan sebagai paksi-Y bagi garisan menegak dan paksi-X bagi garisan yang
melintang. Manakala titik persilangan bagi dua garisan tengah ini dinamakan sebagai titik asalan
(origin). Titik persilangan bagi dua garisan ini yang dengan nama lainnya dinamakan Paksi-X dan
Paksi-Y adalah bersilang pada nilai Paksi-x bersamaan 0 dan Paksi-Y bersamaan 0. Pasangan mana-
mana nilai pada paksi-x dan paksi-y ini mewakili suatu titik pada satah koordinat yang ditulis dalam
format (nilai paksi-x, nilai paksi) atau (x,y).

Gambarajah 3.6 : Sistem Koordinat Cartesian

37
