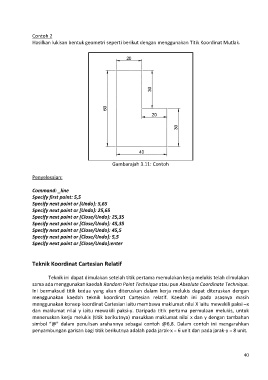

Contoh 2
Hasilkan lukisan bentuk geometri seperti berikut dengan menggunakan Titik Koordinat Mutlak.
Gambarajah 3.11: Contoh
Penyelesaian:
Command: _line
Specify first point: 5,5
Specify next point or [Undo]: 5,65
Specify next point or [Undo]: 25,65
Specify next point or [Close/Undo]: 25,35
Specify next point or [Close/Undo]: 45,35
Specify next point or [Close/Undo]: 45,5
Specify next point or [Close/Undo]: 5,5
Specify next point or [Close/Undo]:enter
Teknik Koordinat Cartesian Relatif
Teknik ini dapat dimulakan setelah titik pertama memulakan kerja melukis telah dimulakan
sama ada menggunakan kaedah Random Point Technique atau pun Absolute Coordinate Technique.
Ini bermaksud titik kedua yang akan diteruskan dalam kerja melukis dapat diteruskan dengan
menggunakan kaedah teknik koordinat Cartesian relatif. Kaedah ini pada asasnya masih
menggunakan konsep koordinat Cartesian iaitu membawa maklumat nilai X iaitu mewakili paksi –x
dan maklumat nilai y iaitu mewakili paksi-y. Daripada titik pertama permulaan melukis, untuk
meneruskan kerja melukis (titik berikutnya) masukkan maklumat nilai x dan y dengan tambahan
simbol “@” dalam penulisan arahannya sebagai contoh @6,8. Dalam contoh ini mengarahkan
penyambungan garisan bagi titik berikutnya adalah pada jarak-x = 6 unit dan pada jarak-y = 8 unit.
