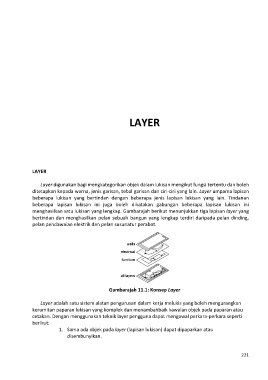

LAYER
LAYER
Layer digunakan bagi mengkategorikan objek dalam lukisan mengikut fungsi tertentu dan boleh
ditetapkan kepada warna, jenis garisan, tebal garisan dan ciri-ciri yang lain. Layer umpama lapisan
beberapa lukisan yang bertindan dengan beberapa jenis lapisan lukisan yang lain. Tindanan
beberapa lapisan lukisan ini juga boleh dikatakan gabungan beberapa lapisan lukisan ini
menghasilkan satu lukisan yang lengkap. Gambarajah berikut menunjukkan tiga lapisan layer yang
bertindan dan menghasilkan pelan sebuah bangun yang lengkap terdiri daripada pelan dinding,
pelan pendawaian elektrik dan pelan susunatur perabot.
Gambarajah 11.1: Konsep Layer
Layer adalah satu sistem alatan pengurusan dalam kerja melukis yang boleh mengurangkan
kerumitan paparan lukisan yang komplek dan menambahbaik kawalan objek pada paparan atau
cetakan. Dengan menggunakan teknik layer pengguna dapat mengawal perkara-perkara seperti
berikut:
1. Sama ada objek pada layer (lapisan lukisan) dapat dipaparkan atau
disembunyikan.
221
