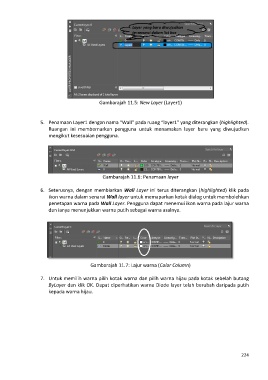

Gambarajah 11.5: New Layer (Layer1)

5. Penamaan Layer1 dengan nama “Wall” pada ruang “layer1” yang diterangkan (highlighted).
Ruangan ini membernarkan pengguna untuk menamakan layer baru yang diwujudkan
mengikut kesesuaian pengguna.

Gambarajah 11.6: Penamaan layer

6. Seterusnya, dengan membiarkan Wall Layer ini terus diterangkan (highlighted) klik pada
ikon warna dalam senarai Wall layer untuk memaparkan kotak dialog untuk membolehkan
penetapan warna pada Wall Layer. Pengguna dapat menemui ikon warna pada lajur warna
dan ianya menunjukkan warna putih sebagai warna asalnya.

Gambarajah 11.7: Lajur warna (Color Column)

7. Untuk memilih warna pilih kotak warna dan pilih warna hijau pada kotak sebelah butang
ByLayer dan klik OK. Dapat diperhatikan warna Diode layer telah berubah daripada putih
kepada warna hijau.
