Page 239 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK

2. Kursor dibiarkan berada dalam kawasan lukisan dan klik kanan pilih Properties untuk
membuka Properties Palette. Palette ini membolehkan pengguna menyunting ciri-ciri bagi
objek atau kumpulan objek.
3. Klik pilihan Layer pada senarai Properties Palette. Dapat diperhatikan anak panah
dipaparkan pada nama layer sebelah kanan pilihan Layer.
4. Klik pada anak panah ke bawah tersebut untuk memaparkan kesemua jenis-jenis layer
yang ada.
5. Pilih layer bernama Wall layer daripada senarai(yang telah diwujudkan dalam subtopik
sebelum ini). Dapat diperhatikan garisan yang membina dinding (wall) yang dipilih bertukar
kepada warna hijau. Ini bermaksud objek tersebut telah ditetapkan dengan Wall layer.
6. Tutup Properties palette dengan klik X pada bahagian atas palang tajuk (title bar).
7. Tekan kekunci Esc untuk mengakhiri pilihan.

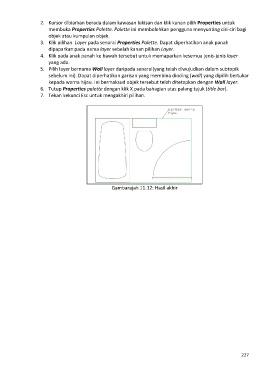

Gambarajah 11.12: Hasil akhir

227
