Page 259 - AutoCAD Dalam KEJURUTERAAN ELEKTRIK Dan ELEKTRONIK
P. 259

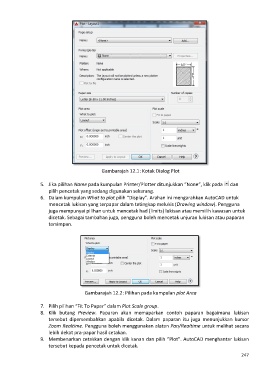

Gambarajah 12.1: Kotak Dialog Plot
5. Jika pilihan Name pada kumpulan Printer/Plotter ditunjukkan “None”, klik pada dan
pilih pencetak yang sedang digunakan sekarang.
6. Dalam kumpulan What to plot pilih “Display”. Arahan ini mengarahkan AutoCAD untuk
mencetak lukisan yang terpapar dalam tetingkap melukis (Drawing window). Pengguna
juga mempunyai pilihan untuk mencetak had (limits) lukisan atau memilih kawasan untuk
dicetak. Sebagai tambahan juga, pengguna boleh mencetak unjuran lukisan atau paparan
tersimpan.
Gambarajah 12.2: Pilihan pada kumpulan plot Area
7. Pilih pilihan “Fit To Paper” dalam Plot Scale group.
8. Klik butang Preview. Paparan akan memaparkan contoh paparan bagaimana lukisan
tersebut dipersembahkan apabila dicetak. Dalam paparan itu juga menunjukkan kursor
Zoom Realtime. Pengguna boleh menggunakan alatan Pan/Realtime untuk melihat secara
lebih dekat pra-papar hasil cetakan.
9. Membenarkan cetakkan dengan klik kanan dan pilih “Plot”. AutoCAD menghantar lukisan
tersebut kepada pencetak untuk dicetak.
247
