6. Pada kumpulan Plot Scale, jangan ditanda √ pada kotak Fit To Paper. Kemudian pilih 1/16’’
= 1’-0’’ dari senarai “Scale drop down”. Jika pengguna menggunakan unit matrik pilih 1:20.
Pengguna dapat melihat beberapa skala pilihan bagi keluaran yang dikehandaki.
7. Dalam kumpulan Paper Size, pilih “Letter”. Pengguna yang menggunakan unit matrik perlu
memilih A4. Pilihan yang terpapar pada senarai “Drop-down” bergantung pada tetingkap
sistem pencetak yang digunakan dan peranti pencetak yang dikonfigurasikan untuk
AutoCAD.
8. Pada kumpulan Plot Area, pilih “Limits” dari senarai “Drop down”. Arahan ini memberitahu
AutoCAD untuk menggunakan had (limits) lukisan untuk menentukan bahagian mana
lukisan perlu dicetak.
9. Klik butang Preview untuk memaparkan cetakan.
10. Jika diterima, klik kanan dan pilih “Plot” untuk mencetak merujuk pada skala yang
ditetapkan.

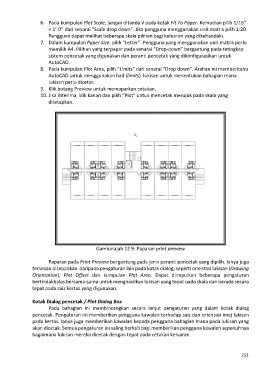

Gambarajah 12.9: Paparan print preview

Paparan pada Print Preview bergantung pada jenis peranti pencetak yang dipilih. Ianya juga
terkesan disebabkan daripada pengaturan lain pada kotak dialog, seperti orientasi lukisan (Drawing
Orientation), Plot Offset dan kumpulan Plot Area. Dapat diimpulkan beberapa pengaturan
bertindakbalas bersama-sama untuk menghasilkan lukisan yang tepat pada skala dan berada secara
tepat pada saiz kertas yang digunakan.

Kotak Dialog pencetak / Plot Dialog Box
Pada bahagian ini membincangkan secara lanjut pengaturan yang dalam kotak dialog
pencetak. Pengaturan ini memberikan pengguna kawalan terhadap saiz dan orientasi imej lukisan
pada kertas. Ianya juga memberikan kawalan kepada pengguna bahagian mana pada lukisan yang
akan dicetak. Semua pengaturan ini saling berkait bagi memberikan pengguna kawalan sepenuhnya
bagaimana lukisan mereka dicetak dengan tepat pada cetakan keluaran.

251
