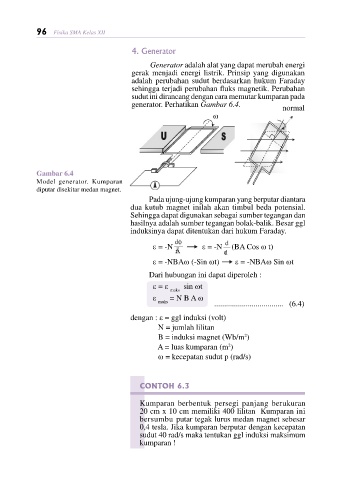

Page 103 - Fisika 3.cdr

96 Fisika SMA Kelas XII

4. Generator

Generator adalah alat yang dapat merubah energi
gerak menjadi energi listrik. Prinsip yang digunakan
adalah perubahan sudut berdasarkan hukum Faraday
sehingga terjadi perubahan fluks magnetik. Perubahan
sudut ini dirancang dengan cara memutar kumparan pada
generator. Perhatikan Gambar 6.4. normal
ω

B

Gambar 6.4
Model generator. Kumparan
diputar disekitar medan magnet.
Pada ujung-ujung kumparan yang berputar diantara
dua kutub magnet inilah akan timbul beda potensial.
Sehingga dapat digunakan sebagai sumber tegangan dan
hasilnya adalah sumber tegangan bolak-balik. Besar ggl
induksinya dapat ditentukan dari hukum Faraday.

ε = -N ε = -N (BA Cos ω t)

ε = -NBAω (-Sin ωt) ε = -NBAω Sin ωt
Dari hubungan ini dapat diperoleh :

ε = ε sin ωt
maks
ε = N B A ω
maks ................................... (6.4)
dengan : ε = ggl induksi (volt)
N = jumlah lilitan
B = induksi magnet (Wb/m )
2
A = luas kumparan (m )
2
ω = kecepatan sudut p (rad/s)

CONTOH 6.3

Kumparan berbentuk persegi panjang berukuran
20 cm x 10 cm memiliki 400 lilitan Kumparan ini
bersumbu putar tegak lurus medan magnet sebesar
0,4 tesla. Jika kumparan berputar dengan kecepatan
sudut 40 rad/s maka tentukan ggl induksi maksimum
kumparan !
