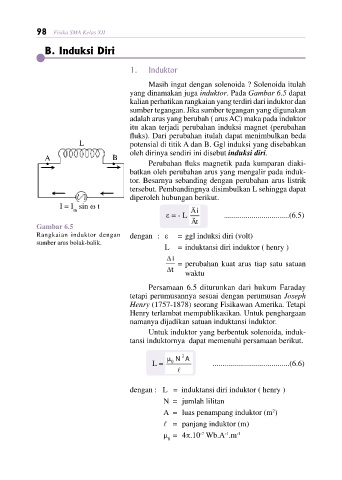

Page 105 - Fisika 3.cdr

98 Fisika SMA Kelas XII

B. Induksi Diri

1. Induktor

Masih ingat dengan solenoida ? Solenoida itulah
yang dinamakan juga induktor. Pada Gambar 6.5 dapat
kalian perhatikan rangkaian yang terdiri dari induktor dan
sumber tegangan. Jika sumber tegangan yang digunakan
adalah arus yang berubah ( arus AC) maka pada induktor
itu akan terjadi perubahan induksi magnet (perubahan
fluks). Dari perubahan itulah dapat menimbulkan beda
L potensial di titik A dan B. Ggl induksi yang disebabkan
oleh dirinya sendiri ini disebut induksi diri.
A B
Perubahan fluks magnetik pada kumparan diaki-
batkan oleh perubahan arus yang mengalir pada induk-
tor. Besarnya sebanding dengan perubahan arus listrik
tersebut. Pembandingnya disimbulkan L sehingga dapat
diperoleh hubungan berikut.
I = I sin ω t
m
ε = - L ................................. (6.5)
Gambar 6.5
Rangkaian induktor dengan dengan : ε = ggl induksi diri (volt)
sumber arus bolak-balik.
L = induktansi diri induktor ( henry )

= perubahan kuat arus tiap satu satuan
waktu

Persamaan 6.5 diturunkan dari hukum Faraday
tetapi perumusannya sesuai dengan perumusan Joseph
Henry (1757-1878) seorang Fisikawan Amerika. Tetapi
Henry terlambat mempublikasikan. Untuk penghargaan
namanya dijadikan satuan induktansi induktor.
Untuk induktor yang berbentuk solenoida, induk-
tansi induktornya dapat memenuhi persamaan berikut.

L = ....................................... (6.6)

dengan : L = induktansi diri induktor ( henry )
N = jumlah lilitan
A = luas penampang induktor (m )
2
l = panjang induktor (m)
μ = 4π.10 Wb.A .m -1
-1
-7
0
