100 Fisika SMA Kelas XII

lilitan primer lilitan sekunder
Np Ns

lampu
Is
Ip
Vs
Vp

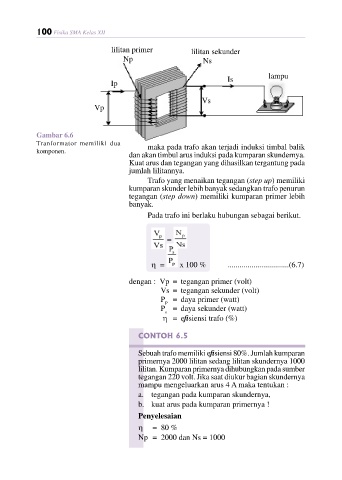

Gambar 6.6
Tranformator memiliki dua maka pada trafo akan terjadi induksi timbal balik
komponen.
dan akan timbul arus induksi pada kumparan skundernya.
Kuat arus dan tegangan yang dihasilkan tergantung pada
jumlah lilitannya.
Trafo yang menaikan tegangan (step up) memiliki
kumparan skunder lebih banyak sedangkan trafo penurun
tegangan (step down) memiliki kumparan primer lebih
banyak.
Pada trafo ini berlaku hubungan sebagai berikut.

=

η = x 100 % ............................... (6.7)

dengan : Vp = tegangan primer (volt)
Vs = tegangan sekunder (volt)
P = daya primer (watt)
P
P = daya sekunder (watt)
s
η = efisiensi trafo (%)

CONTOH 6.5

Sebuah trafo memiliki efisiensi 80%. Jumlah kumparan
primernya 2000 lilitan sedang lilitan skundernya 1000
lilitan. Kumparan primernya dihubungkan pada sumber
tegangan 220 volt. Jika saat diukur bagian skundernya
mampu mengeluarkan arus 4 A maka tentukan :
a. tegangan pada kumparan skundernya,
b. kuat arus pada kumparan primernya !
Penyelesaian
η = 80 %
Np = 2000 dan Ns = 1000
