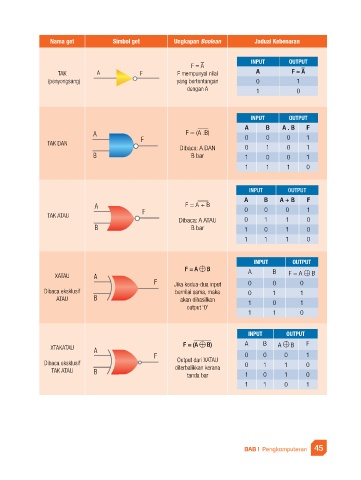

Nama get Simbol get Ungkapan Boolean Jadual Kebenaran
– INPUT OUTPUT
F = A –
TAK A F F mempunyai nilai A F = A
(penyongsang) yang bertentangan 0 1
dengan A 1 0
INPUT OUTPUT
A B A . B F
A F = (A .B) 0 0 0 1
TAK DAN F
Dibaca: A DAN 0 1 0 1
B B bar 1 0 0 1
B13-22 1 1 1 0
INPUT OUTPUT
A B A + B F
A F = A + B 0 0 0 1
TAK ATAU F
Dibaca: A ATAU 0 1 1 0
B B bar 1 0 1 0
B13-23 1 1 1 0
INPUT OUTPUT
F = A B A B
XATAU A F = A B
F Jika kedua-dua input 0 0 0
Dibaca eksklusif bernilai sama, maka 0 1 1
ATAU B akan dihasilkan 1 0 1
B13-24 output ‘0’
1 1 0
INPUT OUTPUT
XTAKATAU A F = (A B) A B A B F
F 0 0 0 1
Dibaca eksklusif Output dari XATAU 0 1 1 0
TAK ATAU B diterbalikkan kerana 1 0 1 0
tanda bar
B13-25
1 1 0 1
PB BAB 1 Pengkomputeran 45
