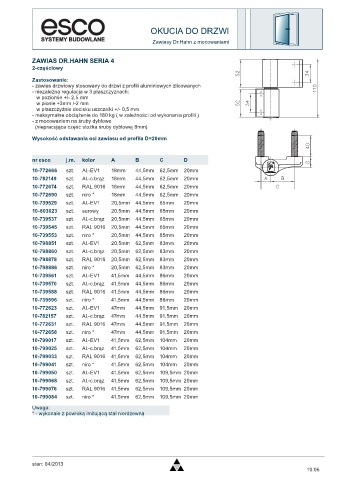

Page 11 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 4
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 180 kg ( w zależności od wykonania profili )
- z mocowaniem na śruby dyblowe
(niepracująca część stożka śruby dyblowej 8mm)

Wysokość odstawania osi zawiasu od profila D=20mm

nr esco j.m. kolor A B C D

10-772666 szt. Al.-EV1 18mm 44,5mm 62,5mm 20mm
10-782149 szt. Al.-c.brąz 18mm 44,5mm 62,5mm 20mm
10-772674 szt. RAL 9016 18mm 44,5mm 62,5mm 20mm
10-772690 szt. niro * 18mm 44,5mm 62,5mm 20mm
10-739529 szt. Al.-EV1 20,5mm 44,5mm 65mm 20mm
10-803023 szt. surowy 20,5mm 44,5mm 65mm 20mm
10-739537 szt. Al.-c.brąz 20,5mm 44,5mm 65mm 20mm
10-739545 szt. RAL 9016 20,5mm 44,5mm 65mm 20mm
10-739553 szt. niro * 20,5mm 44,5mm 65mm 20mm
10-798851 szt. Al.-EV1 20,5mm 62,5mm 83mm 20mm
10-798860 szt. Al.-c.brąz 20,5mm 62,5mm 83mm 20mm
10-798878 szt. RAL 9016 20,5mm 62,5mm 83mm 20mm
10-798886 szt. niro * 20,5mm 62,5mm 83mm 20mm
10-739561 szt. Al.-EV1 41,5mm 44,5mm 86mm 20mm
10-739570 szt. Al.-c.brąz 41,5mm 44,5mm 86mm 20mm
10-739588 szt. RAL 9016 41,5mm 44,5mm 86mm 20mm
10-739596 szt. niro * 41,5mm 44,5mm 86mm 20mm
10-772623 szt. Al.-EV1 47mm 44,5mm 91,5mm 20mm
10-782157 szt. Al.-c.brąz 47mm 44,5mm 91,5mm 20mm
10-772631 szt. RAL 9016 47mm 44,5mm 91,5mm 20mm
10-772658 szt. niro * 47mm 44,5mm 91,5mm 20mm
10-799017 szt. Al.-EV1 41,5mm 62,5mm 104mm 20mm
10-799025 szt. Al.-c.brąz 41,5mm 62,5mm 104mm 20mm
10-799033 szt. RAL 9016 41,5mm 62,5mm 104mm 20mm
10-799041 szt. niro * 41,5mm 62,5mm 104mm 20mm
10-799050 szt. Al.-EV1 41,5mm 62,5mm 109,5mm 20mm
10-799068 szt. Al.-c.brąz 41,5mm 62,5mm 109,5mm 20mm
10-799076 szt. RAL 9016 41,5mm 62,5mm 109,5mm 20mm
10-799084 szt. niro * 41,5mm 62,5mm 109,5mm 20mm

Uwaga:
* - wykonaie z powłoką imitującą stal nierdzewną

stan: 04/2013
