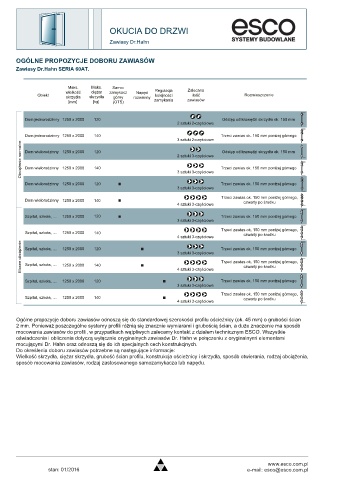

OKUCIA DO DRZWI
Zawiasy Dr.Hahn

OGÓLNE PROPOZYCJE DOBORU ZAWIASÓW
Zawiasy Dr.Hahn SERIA 60AT.

Maks. Maks. Samo-
wielkość ciężar zamykacz Napęd Regulacja Zalecana
Obiekt kolejności ilość Rozmieszczenie
skrzydła skrzydła górny rozwierny
[mm] [kg] (OTS) zamykania zawiasów

Dom jednorodzinny 1250 x 2000 120 Odstęp od krawędzi skrzydła ok. 150 mm
2 sztuki 2-częściowe
Dom jednorodzinny 1250 x 2000 140 Trzeci zawias ok. 150 mm poniżej górnego
3 sztuki 2-częściowe
Obciążenie normalne Dom wielorodzinny 1250 x 2000 120 2 sztuki 3-częściowe Trzeci zawias ok. 150 mm poniżej górnego

Odstęp od krawędzi skrzydła ok. 150 mm

Dom wielorodzinny 1250 x 2000
140
3 sztuki 3-częściowe
Dom wielorodzinny 1250 x 2000 120 ■ Trzeci zawias ok. 150 mm poniżej górnego
3 sztuki 3-częściowe
Dom wielorodzinny 1250 x 2000 140 ■ Trzeci zawias ok. 150 mm poniżej górnego,
czwarty po środku
4 sztuki 3-częściowe
Szpital, szkoła, … 1250 x 2000 120 ■ Trzeci zawias ok. 150 mm poniżej górnego
3 sztuki 3-częściowe
Szpital, szkoła, … 1250 x 2000 140 Trzeci zawias ok. 150 mm poniżej górnego,
czwarty po środku
4 sztuki 3-częściowe
Mocne obciążenie Szpital, szkoła, … 1250 x 2000 120 ■ 3 sztuki 3-częściowe Trzeci zawias ok. 150 mm poniżej górnego

Trzeci zawias ok. 150 mm poniżej górnego,

■
Szpital, szkoła, …
140
1250 x 2000
czwarty po środku

Szpital, szkoła, … 1250 x 2000 120 ■ 4 sztuki 3-częściowe Trzeci zawias ok. 150 mm poniżej górnego
3 sztuki 3-częściowe
Szpital, szkoła, … 1250 x 2000 140 ■ Trzeci zawias ok. 150 mm poniżej górnego,
czwarty po środku
4 sztuki 3-częściowe
Ogólne propozycje doboru zawiasów odnoszą się do standardowej szerokości profilu ościeżnicy (ok. 45 mm) o grubości ścian
2 mm. Ponieważ poszczególne systemy profili różnią się znacznie wymiarami i grubością ścian, a duże znaczenie ma sposób
mocowania zawiasów do profili, w przypadkach wątpliwych zalecamy kontakt z działem technicznym ESCO. Wszystkie
oświadczenia i obliczenia dotyczą wyłącznie oryginalnych zawiasów Dr. Hahn w połączeniu z oryginalnymi elementami
mocującymi Dr. Hahn oraz odnoszą się do ich specjalnych cech konstrukcjnych.
Do określenia doboru zawiasów potrzebne są następujące informacje:
Wielkość skrzydła, ciężar skrzydła, grubość ścian profilu, konstrukcja ościeżnicy i skrzydła, sposób otwierania, rodzaj obciążenia,
sposób mocowania zawiasów, rodzaj zastosowanego samozamykacza lub napędu.
