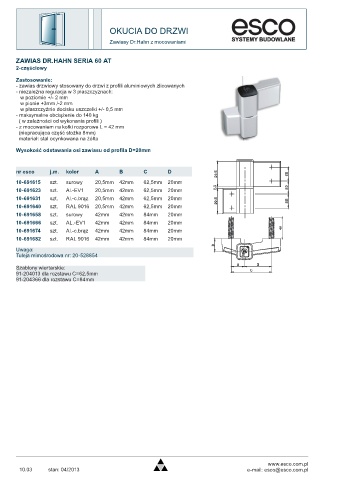

Page 8 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 60 AT
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 140 kg
( w zależności od wykonania profili )
- z mocowaniem na kołki rozporowe L = 42 mm
(niepracująca część stożka 8mm)
materiał: stal ocynkowana na żółto
Wysokość odstawania osi zawiasu od profila D=20mm

nr esco j.m. kolor A B C D
10-691615 szt. surowy 20,5mm 42mm 62,5mm 20mm
10-691623 szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm
10-691631 szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm
10-691640 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-691658 szt. surowy 42mm 42mm 84mm 20mm
10-691666 szt. AL.-EV1 42mm 42mm 84mm 20mm
10-691674 szt. Al.-c.brąz 42mm 42mm 84mm 20mm
10-691682 szt. RAL 9016 42mm 42mm 84mm 20mm
Uwaga:
Tuleja mimośrodowa nr: 20-528854

Szablony wiertarskie:
91-204013 dla rozstawu C=62,5mm
91-204366 dla rozstawu C=84mm

www.esco.com.pl
10.03 stan: 04/2013 e-mail: esco@esco.com.pl
