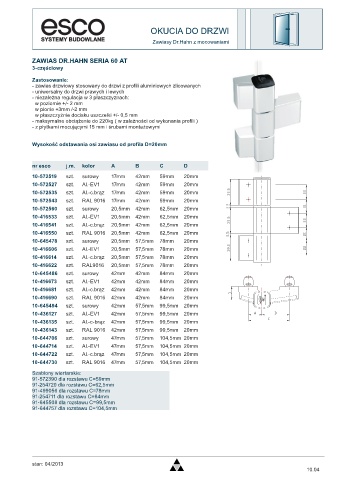

Page 9 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 60 AT
3-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 220kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi

Wysokość odstawania osi zawiasu od profila D=20mm

nr esco j.m. kolor A B C D
10-572519 szt. surowy 17mm 42mm 59mm 20mm
10-572527 szt. Al.-EV1 17mm 42mm 59mm 20mm
10-572535 szt. Al.-c.brąz 17mm 42mm 59mm 20mm
10-572543 szt. RAL 9016 17mm 42mm 59mm 20mm
10-572560 szt. surowy 20,5mm 42mm 62,5mm 20mm
10-416533 szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm
10-416541 szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm
10-416550 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-645478 szt. surowy 20,5mm 57,5mm 78mm 20mm
10-416606 szt. Al.-EV1 20,5mm 57,5mm 78mm 20mm
10-416614 szt. Al.-c.brąz 20,5mm 57,5mm 78mm 20mm
10-416622 szt. RAL9016 20,5mm 57,5mm 78mm 20mm
10-645486 szt. surowy 42mm 42mm 84mm 20mm
10-416673 szt. Al.-EV1 42mm 42mm 84mm 20mm
10-416681 szt. Al.-c.brąz 42mm 42mm 84mm 20mm
10-416690 szt. RAL 9016 42mm 42mm 84mm 20mm
10-645494 szt. surowy 42mm 57,5mm 99,5mm 20mm
10-436127 szt. Al.-EV1 42mm 57,5mm 99,5mm 20mm
10-436135 szt. Al.-c-brąz 42mm 57,5mm 99,5mm 20mm
10-436143 szt. RAL 9016 42mm 57,5mm 99,5mm 20mm
10-644706 szt. surowy 47mm 57,5mm 104,5mm 20mm
10-644714 szt. Al.-EV1 47mm 57,5mm 104,5mm 20mm
10-644722 szt. Al.-c.brąz 47mm 57,5mm 104,5mm 20mm
10-644730 szt. RAL 9016 47mm 57,5mm 104,5mm 20mm
Szablony wiertarskie:
91-572390 dla rozstawu C=59mm
91-254720 dla rozstawu C=62,5mm
91-499056 dla rozstawu C=78mm
91-254711 dla rozstawu C=84mm
91-645508 dla rozstawu C=99,5mm
91-644757 dla rozstawu C=104,5mm

stan: 04/2013
10.04
