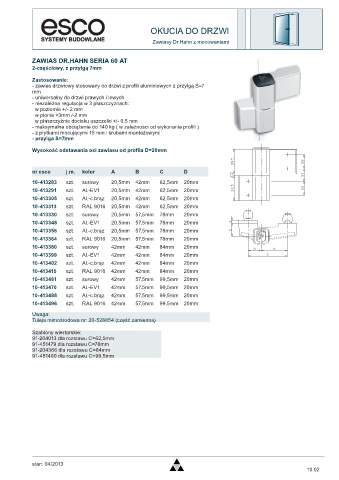

Page 7 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 60 AT
2-częściowy, z przylgą 7mm

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych z przylgą S=7
mm
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 140 kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi
- przylga S=7mm
Wysokość odstawania osi zawiasu od profila D=20mm

nr esco j.m. kolor A B C D
10-413283 szt. surowy 20,5mm 42mm 62,5mm 20mm
10-413291 szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm
10-413305 szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm
10-413313 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-413330 szt. surowy 20,5mm 57,5mm 78mm 20mm
10-413348 szt. Al.-EV1 20,5mm 57,5mm 78mm 20mm
10-413356 szt. Al.-c.brąz 20,5mm 57,5mm 78mm 20mm
10-413364 szt. RAL 9016 20,5mm 57,5mm 78mm 20mm
10-413380 szt. surowy 42mm 42mm 84mm 20mm
10-413399 szt. Al.-EV1 42mm 42mm 84mm 20mm
10-413402 szt. Al.-c.brąz 42mm 42mm 84mm 20mm
10-413410 szt. RAL 9016 42mm 42mm 84mm 20mm
10-413461 szt. surowy 42mm 57,5mm 99,5mm 20mm
10-413470 szt. Al.-EV1 42mm 57,5mm 99,5mm 20mm
10-413488 szt. Al.-c.brąz 42mm 57,5mm 99,5mm 20mm
10-413496 szt. RAL 9016 42mm 57,5mm 99,5mm 20mm
Uwaga:
Tuleja mimośrodowa nr: 20-528854 (część zamienna)

Szablony wiertarskie:
91-204013 dla rozstawu C=62,5mm
91-451479 dla rozstawu C=78mm
91-204366 dla rozstawu C=84mm
91-451460 dla rozstawu C=99,5mm

stan: 04/2013
10.02
