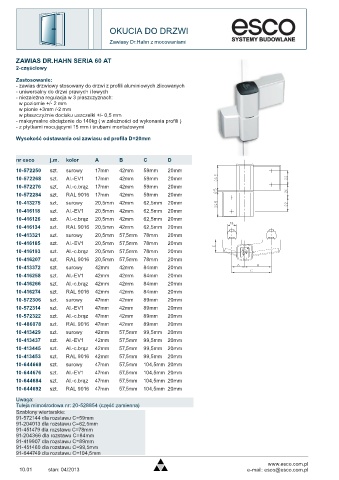

Page 6 - Katalog_esco_06_10_2008_2.pdf

OKUCIA DO DRZWI
Zawiasy Dr.Hahn z mocowaniami

ZAWIAS DR.HAHN SERIA 60 AT
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2 mm
w pionie +3mm /-2 mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 140kg ( w zależności od wykonania profili )
- z płytkami mocującymi 15 mm i śrubami montażowymi

Wysokość odstawania osi zawiasu od profila D=20mm

nr esco j.m. kolor A B C D

10-572250 szt. surowy 17mm 42mm 59mm 20mm
10-572268 szt. Al.-EV1 17mm 42mm 59mm 20mm
10-572276 szt. Al.-c.brąz 17mm 42mm 59mm 20mm
10-572284 szt. RAL 9016 17mm 42mm 59mm 20mm
10-413275 szt. surowy 20,5mm 42mm 62,5mm 20mm
10-416118 szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm
10-416126 szt. Al.-c.brąz 20,5mm 42mm 62,5mm 20mm
15
10-416134 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-413321 szt. surowy 20,5mm 57,5mm 78mm 20mm
10-416185 szt. Al.-EV1 20,5mm 57,5mm 78mm 20mm
10-416193 szt. Al.-c.brąz 20,5mm 57,5mm 78mm 20mm
10-416207 szt. RAL 9016 20,5mm 57,5mm 78mm 20mm
10-413372 szt. surowy 42mm 42mm 84mm 20mm
10-416258 szt. Al.-EV1 42mm 42mm 84mm 20mm
10-416266 szt. Al.-c.brąz 42mm 42mm 84mm 20mm
10-416274 szt. RAL 9016 42mm 42mm 84mm 20mm
10-572306 szt. surowy 47mm 42mm 89mm 20mm
10-572314 szt. Al.-EV1 47mm 42mm 89mm 20mm
10-572322 szt. Al.-c.brąz 47mm 42mm 89mm 20mm
10-486078 szt. RAL 9016 47mm 42mm 89mm 20mm
10-413429 szt. surowy 42mm 57,5mm 99,5mm 20mm
10-413437 szt. Al.-EV1 42mm 57,5mm 99,5mm 20mm
10-413445 szt. Al.-c.brąz 42mm 57,5mm 99,5mm 20mm
10-413453 szt. RAL 9016 42mm 57,5mm 99,5mm 20mm
10-644668 szt. surowy 47mm 57,5mm 104,5mm 20mm
10-644676 szt. Al.-EV1 47mm 57,5mm 104,5mm 20mm
10-644684 szt. Al.-c.brąz 47mm 57,5mm 104,5mm 20mm
10-644692 szt. RAL 9016 47mm 57,5mm 104,5mm 20mm

Uwaga:
Tuleja mimośrodowa nr: 20-528854 (część zamienna)
Szablony wiertarskie:
91-572144 dla rozstawu C=59mm
91-204013 dla rozstawu C=62,5mm
91-451479 dla rozstawu C=78mm
91-204366 dla rozstawu C=84mm
91-419907 dla rozstawu C=89mm
91-451460 dla rozstawu C=99,5mm
91-644749 dla rozstawu C=104,5mm
www.esco.com.pl
10.01 stan: 04/2013 e-mail: esco@esco.com.pl
