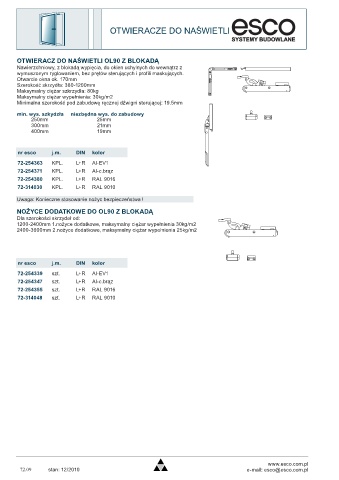

Page 640 - Katalog_esco_06_10_2008_2.pdf

OTWIERACZE DO NAŚWIETLI

OTWIERACZ DO NAŚWIETLI OL90 Z BLOKADĄ
Nawierzchniowy, z blokadą wypięcia, do okien uchylnych do wewnątrz z
wymuszonym ryglowaniem, bez prętów sterujących i profili maskujących.
Otwarcie okna ok. 170mm
Szerokość skrzydła: 380-1200mm
Maksymalny ciężar szkrzydła: 80kg
Maksymalny ciężar wypełnienia: 30kg/m2
Minimalna szerokość pod zabudowę ręcznej dźwigni sterującej: 19.5mm
min. wys. szkydzła niezbędna wys. do zabudowy
250mm 25mm
300mm 21mm
400mm 19mm

nr esco j.m. DIN kolor
72-254363 KPL. L+R Al-EV1
72-254371 KPL. L+R Al-c.brąz
72-254380 KPL. L+R RAL 9016
72-314030 KPL. L+R RAL 9010

Uwaga: Konieczne stosowanie nożyc bezpieczeństwa !

NOŻYCE DODATKOWE DO OL90 Z BLOKADĄ
Dla szerokości skrzydeł od:
1200-2400mm 1.nożyce dodatkowe, maksymalny ciężar wypełnienia 30kg/m2
2400-3600mm 2.nożyce dodatkowe, maksymalny ciężar wypełnienia 25kg/m2

nr esco j.m. DIN kolor
72-254339 szt. L+R Al-EV1
72-254347 szt. L+R Al-c.brąz
72-254355 szt. L+R RAL 9016
72-314048 szt. L+R RAL 9010

www.esco.com.pl
72.09 stan: 12/2010 e-mail: esco@esco.com.pl
