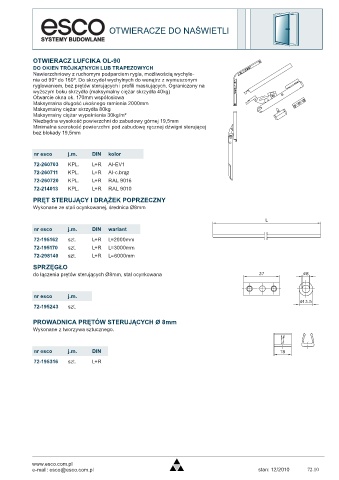

Page 641 - Katalog_esco_06_10_2008_2.pdf

OTWIERACZE DO NAŚWIETLI

OTWIERACZ LUFCIKA OL-90
DO OKIEN TRÓJKĄTNYCH LUB TRAPEZOWYCH
Nawierzchniowy z ruchomym podparciem rygla, możliwością wychyle-
nia od 90º do 160º. Do skrzydeł wychylnych do wenątrz z wymuszonym
ryglowaniem, bez prętów sterujących i profili maskujących. Ograniczony na
wyższym boku skrzydła (maksymalny ciężar skrzydła 40kg)
Otwarcie okna ok. 170mm współosiowa
Maksymalna długość ukośnego ramienia 2000mm
Maksymalny ciężar skrzydła 80kg
Maksymalny ciężar wypełnienia 30kg/m²
Niezbędna wysokość powierzchni do zabudowy górnej 19,5mm
Minimalna szerokość powierzchni pod zabudowę ręcznej dźwigni sterującej
bez blokady 19,5mm

nr esco j.m. DIN kolor
72-260703 KPL. L+R Al-EV1
72-260711 KPL. L+R Al-c.brąz
72-260720 KPL. L+R RAL 9016
72-214013 KPL. L+R RAL 9010
PRĘT STERUJĄCY I DRĄŻEK POPRZECZNY
Wykonane ze stali ocynkowanej, średnica Ø8mm

nr esco j.m. DIN wariant
72-195162 szt. L+R L=2000mm
72-195170 szt. L+R L=3000mm
72-298140 szt. L+R L=6000mm

SPRZĘGŁO
do łączenia prętów sterujących Ø8mm, stal ocynkowana

nr esco j.m.
72-195243 szt.

PROWADNICA PRĘTÓW STERUJĄCYCH Ø 8mm
Wykonane z tworzywa sztucznego.

nr esco j.m. DIN
72-195316 szt. L+R

www.esco.com.pl
e-mail: esco@esco.com.pl stan: 12/2010 72.10
