79

3.2.2 เส้นแรงแม่เหล็ก (Magnetic Line of Force)

เส้นแรงแม่เหล็ก (Magnetic Line of Force) คือ แรงแม่เหล็กที่มีลักษณะเป็นเส้นๆ

กระจายอยู่เต็มสนามแม่เหล็ก เป็นเส้นสมมติ แสดงทิศทางของแรงแม่เหล็ก ดังแสดงในรูปที่ 3.3 มี

ข้อพิจารณาเกี่ยวกับทิศทางของเส้นแรงแม่เหล็ก ดังนี้
1) ภายในแท่งแม่เหล็ก เส้นแรงแม่เหล็กมีทิศพุ่งจากขั้วใต้ไปยังขั้วเหนือ

2) ภายนอกแท่งแม่เหล็ก เส้นแรง แม่เหล็กมีทิศพุ่งจากขั้วเหนือไปยังขั้วใต้

จากรูปที่ 3.3 จะเห็นว่าเส้นแรงแม่เหล็กจะวิ่งจากขั้วหนึ่งไปอีกขั้วหนึ่งเป็นวง (Loop)
ในทิศทางเดียว จะไม่วิ่งสวนทิศกันหรือตัดกัน และเกิดเป็นสนามแม่เหล็กขึ้น

ทิศทางเส้นแรงแม่เหล็ก ทิศทางเส้นแรงแม่เหล็ก

ภายในแท่งแม่เหล็กพุ่ง ภายนอกแท่งแม่เหล็กพุ่ง

จากทิศเหนือไปทิศใต้ จากทิศเหนือไปทิศใต้

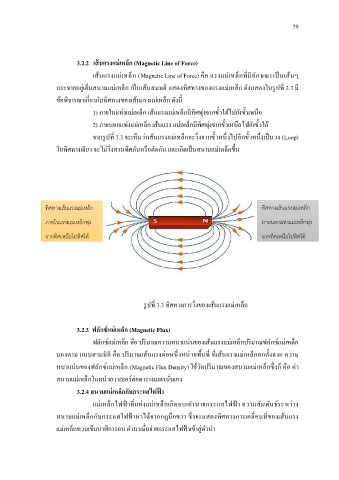

รูปที่ 3.3 ทิศทางการวิ่งของเส้นแรงแม่เหล็ก

3.2.3 ฟลักซ์แม่เหล็ก (Magnetic Flux)

ฟลักซ์แม่เหล็ก คือ ปริมาณความหนาแน่นของเส้นแรงแม่เหล็กปริมาณฟลักซ์แม่เหล็ก
มองตาม แบบสามมิติ คือ ปริมาณเส้นแรงต่อหนึ่งหน่วยพื้นที่ ที่เส้นแรงแม่เหล็กตกตั้งฉาก ความ

หนาแน่นของฟลักซ์แม่เหล็ก (Magnetic Flux Density) ใช้วัดปริมาณของสนามแม่เหล็กซึ่งก็ คือ ค่า

สนามแม่เหล็กในหน่วย เวเบอร์ต่อตารางเมตรนั่นเอง
3.2.4 สนามแม่เหล็กกับกระแสไฟฟ้ า

แม่เหล็กไฟฟ้ าที่แท่งแม่เหล็กเกิดจากอ านาจกระแสไฟฟ้ า ความสัมพันธ์ระหว่าง

สนามแม่เหล็กกับกระแสไฟฟ้ าหาได้จากกฎมือขวา ซึ่งจะแสดงทิศทางการเคลื่อนที่ของเส้นแรง

แม่เหล็กทวนเข็มนาฬิการอบ ตัวนาเมื่อจ่ายกระแสไฟฟ้าเข้าสู่ตัวน า
