83

ข้อจ ากัดของเครื่องมือเหล่านี้ ได้แก่

1. ไม่สามารถตรวจสอบพื้นที่กว้างได้เนื่องจากความเข้มสนามแม่เหล็กไม่เพียงพอ

2. ไม่สามารถเปลี่ยนความเข้มของสนามแม่เหล็กได้

3. ปลดชิ้นงานออกจากเครื่องแม่เหล็กถาวรได้ยาก
4. ผงเหล็กอาจมารวมตัวที่แม่เหล็ก ไม่สามารถตรวจพบจุดบกพร่องได้

3.4.2 โยกแม่เหล็กไฟฟ้ า (Electromagnetic Yoke)
โยกแม่เหล็กไฟฟ้า เป็นเครื่องตรวจสอบชนิดแม่เหล็กไฟฟ้ามีขดลวดพันรอบแกนเหล็ก ตัวยู

ที่ตัวเครื่อง ขาของแม่เหล็กมีทั้งชนิดปรับระยะขาให้ถ่างออกได้และชนิดตายตัว แต่แบบชนิดตายตัว

ไม่ สะดวกต่อการใช้งาน ปัจจุบันจึงไม่นิยมใช้ ที่ตัวเครื่องมีสวิทช์เปิด-ปิดเครื่องสะดวกต่อการใช้งาน

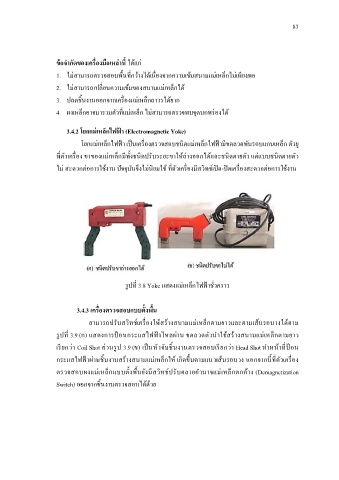

รูปที่ 3.8 Yoke แสดงแม่เหล็กไฟฟ้าชั่วคราว

3.4.3 เครื่องตรวจสอบแบบตั้งพื้น
สามารถปรับสวิทช์เครื่องให้สร้างสนามแม่เหล็กตามยาวและตามเส้นรอบวงได้ตาม

รูปที่ 3.9 (ก) แสดงการป้ อนกระแสไฟฟ้ าไหลผ่าน ขดลวดตัวน าใช้สร้างสนามแม่เหล็กตามยาว

เรียกว่า Coil Shot ส่วนรูป 3.9 (ข) เป็นหัวจับชิ้นงานตรวจสอบเรียกว่า Head Shot ท าหน้าที่ป้ อน

กระแสไฟฟ้ าผ่านชิ้นงานสร้างสนามแม่เหล็กให้ เกิดขึ้นตามแนวเส้นรอบวง นอกจากนี้ที่ตัวเครื่อง
ตรวจสอบผงแม่เหล็กแบบตั้งพื้นยังมีสวิทช์ปรับคลายอ านาจแม่เหล็กตกค้าง (Demagnetization

Switch) ออกจากชิ้นงานตรวจสอบได้ด้วย
