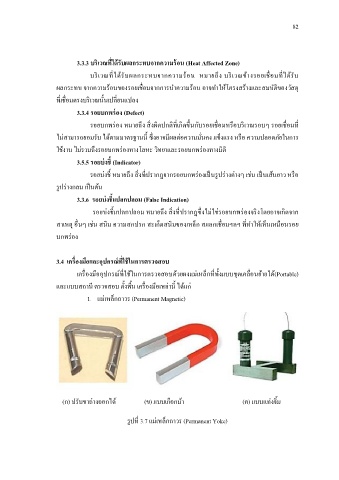

Page 186 - จันทร์จืรา เดชแพง

82

3.3.3 บริเวณที่ได้รับผลกระทบจากความร้อน (Heat Affected Zone)

บริเวณที่ได้รับผลกระทบจากความร้อน หมายถึง บริเวณข้างรอยเชื่อมที่ได้รับ

ผลกระทบ จากความร้อนของรอยเชื่อมจากการน าความร้อน อาจท าให้โครงสร้างและสมบัติของวัสดุ

ที่เชื่อมตรงบริเวณนั้นเปลี่ยนแปลง
3.3.4 รอยบกพร่อง (Defect)

รอยบกพร่อง หมายถึง สิ่งผิดปกติที่เกิดขึ้นกับรอยเชื่อมหรือบริเวณรอบๆ รอยเชื่อมที่

ไม่สามารถยอมรับ ได้ตามมาตรฐานนี้ ซึ่งอาจมีผลต่อความมั่นคง แข็งแรง หรือ ความปลอดภัยในการ

ใช้งาน ไม่รวมถึงรอยบกพร่องทางโลหะ วิทยาและรอยบกพร่องทางมิติ
3.5.5 รอยบ่งชี้ (Indicator)

รอยบ่งชี้ หมายถึง สิ่งที่ปรากฏจากรอยบกพร่องเป็นรูปร่างต่างๆ เช่น เป็นเส้นยาว หรือ

รูปร่างกลม เป็นต้น
3.3.6 รอยบ่งชี้แปลกปลอม (False Indication)

รอยบ่งชี้แปลกปลอม หมายถึง สิ่งที่ปรากฏซึ่งไม่ใช่รอยบกพร่องจริงโดยอาจเกิดจาก

สาเหตุ อื่นๆ เช่น สนิม ความสกปรก สะเก็ดสนิมของเหล็ก สแลกเชื่อมฯลฯ ที่ท าให้เห็นเหมือนรอย
บกพร่อง

3.4 เครื่องมือและอุปกรณ์ที่ใช้ในการตรวจสอบ

เครื่องมืออุปกรณ์ที่ใช้ในการตรวจสอบด้วยผงแม่เหล็กที่ทั้งแบบชุดเคลื่อนย้ายได้(Portable)
และแบบสถานี ตรวจสอบ ตั้งพื้น เครื่องมือเหล่านี้ ได้แก่

1. แม่เหล็กถาวร (Permanent Magnetic)

(ก) ปรับขาถ่างออกได้ (ข) แบบเกือกม้า (ค) แบบแท่งจิ้ม

รูปที่ 3.7 แม่เหล็กถาวร (Permanent Yoke)
