84
(ก) (ข)

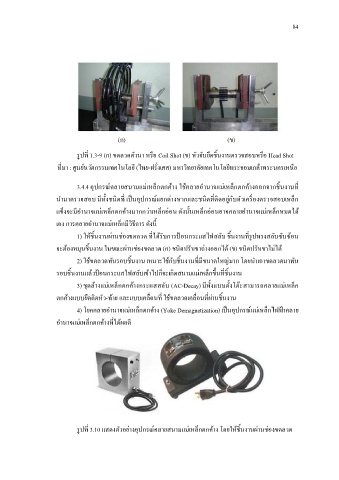

รูปที่ 1.3-9 (ก) ขดลวดตัวนา หรือ Coil Shot (ข) หัวจับยึดชิ้นงานตรวจสอบหรือ Head Shot
ที่มา : ศูนย์นวัตกรรมเทคโนโลยี (ไทย-ฝรั่งเศส) มหาวิทยาลัยเทคโนโลยีพระจอมเกล้าพระนครเหนือ
3.4.4 อุปกรณ์คลายสนามแม่เหล็กตกค้าง ใช้คลายอ านาจแม่เหล็กตกค้างออกจากชิ้นงานที่
น ามาตรวจสอบ มีทั้งชนิดที่ เป็นอุปกรณ์แยกต่างหากและชนิดที่ติดอยู่กับตัวเครื่องตรวจสอบเหล็ก
แข็งจะมีอ านาจแม่เหล็กตกค้างมากกว่าเหล็กอ่อน ดังนั้นเหล็กอ่อนอาจคลายอ านาจแม่เหล็กหมดได้
เอง การคลายอ านาจแม่เหล็กมีวิธีการ ดังนี้
1) ให้ชิ้นงานผ่านช่องขดลวด ที่ได้รับการป้ อนกระแสไฟสลับ ชิ้นงานที่รูปทรงสลับซับซ้อน
จะต้องหมุนชิ้นงาน ในขณะผ่านช่องขดลวด (ก) ชนิดปรับขาถ่างออกได้ (ข) ชนิดปรับขาไม่ได้
2) ใช้ขดลวดพันรอบชิ้นงาน เหมาะใช้กับชิ้นงานที่มีขนาดใหญ่มาก โดยน าเอาขดลวดมาพัน
รอบชิ้นงานแล้วป้ อนกระแสไฟสลับเข้าไปก็จะเกิดสนามแม่เหล็กขึ้นที่ชิ้นงาน
3) ชุดล้างแม่เหล็กตกค้างกระแสสลับ (AC-Decay) มีทั้งแบบตั้งโต๊ะสามารถคลายแม่เหล็ก
ตกค้างแบบยึดติดหัว-ท้าย และแบบเคลื่อนที่ ใช้ขดลวดเคลื่อนที่ผ่านชิ้นงาน
4) โยคคลายอ านาจแม่เหล็กตกค้าง (Yoke Demagnetization) เป็นอุปกรณ์แม่เหล็กไฟฟ้าคลาย
อ านาจแม่เหล็กตกค้างที่ได้ผลดี
รูปที่ 3.10 แสดงตัวอย่างอุปกรณ์คลายสนามแม่เหล็กตกค้าง โดยให้ชิ้นงานผ่านช่องขดลวด
