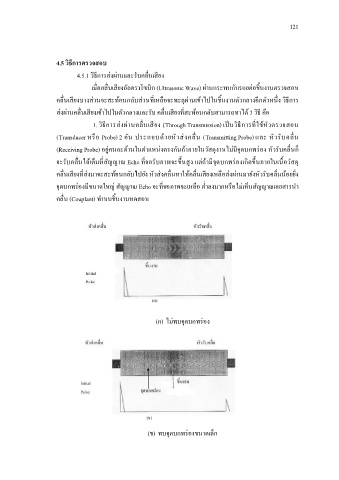

121

4.5 วิธีการตรวจสอบ

4.5.1 วิธีการส่งผ่านและรับคลื่นเสียง

เมื่อคลื่นเสียงอัลตราโซนิก (Ultrasonic Wave) ผ่านกระทบกับรอยต่อชิ้นงานตรวจสอบ

คลื่นเสียงบางส่วนจะสะท้อนกลับส่วนที่เหลือจะทะลุผ่านเข้าไปในชิ้นงานตัวกลางอีกตัวหนึ่ง วิธีการ
ส่งผ่านคลื่นเสียงเข้าไปในตัวกลางและรับ คลื่นเสียงที่สะท้อนกลับสามารถทาได้ 3 วิธี คือ

1. วิธีการส่งผ่านคลื่นเสียง (Through Transmission) เป็นวิธีการที่ใช้หัวตรวจสอบ

(Transducer หรือ Probe) 2 อัน ประกอบด้วยหัวส่งคลื่น (Transmitting Probe) และ หัวรับคลื่น
(Receiving Probe) อยู่คนละด้านในต าแหน่งตรงกันถ้าภายในวัสดุงานไม่มีจุดบกพร่อง หัวรับคลื่นก็

จะรับคลื่นได้เต็มที่สัญญาณ Echo ที่จอรับภาพจะขึ้นสูง แต่ถ้ามีจุดบกพร่องเกิดขึ้นภายในเนื้อวัสดุ

คลื่นเสียงที่ส่งมาจะสะท้อนกลับไปยัง หัวส่งคลื่นทาให้คลื่นเสียงเหลือส่งผ่านมายังหัวรับคลื่นน้อยยิ่ง

จุดบกพร่องมีขนาดใหญ่ สัญญาณ Echo จะที่จอภาพจะเหลือ ต ่าลงมากหรือไม่เห็นสัญญาณเลยสารน า
คลื่น (Couplant) ท าบนชิ้นงานทดสอบ

(ก) ไม่พบจุดบกพร่อง

(ข) พบจุดบกพร่องขนาดเล็ก
