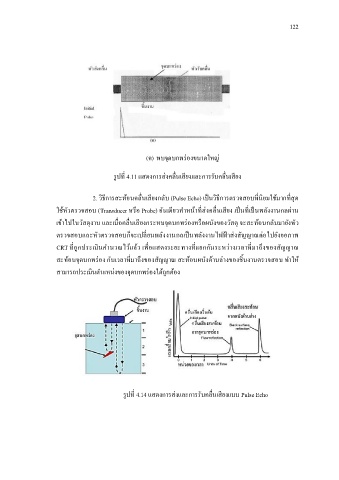

122
(ค) พบจุดบกพร่องขนาดใหญ่
รูปที่ 4.11 แสดงการส่งคลื่นเสียงและการรับคลื่นเสียง
2. วิธีการสะท้อนคลื่นเสียงกลับ (Pulse Echo) เป็นวิธีการตรวจสอบที่นิยมใช้มากที่สุด
ใช้หัวตรวจสอบ (Transducer หรือ Probe) อันเดียวท าหน้าที่ส่งคลื่นเสียง เป็นที่เป็นพลังงานกลผ่าน
เข้าไปในวัสดุงาน และเมื่อคลื่นเสียงกระทบจุดบกพร่องหรือผนังของวัสดุ จะสะท้อนกลับมายังหัว
ตรวจสอบและหัวตรวจสอบก็จะเปลี่ยนพลังงานกลเป็นพลังงานไฟฟ้ าส่งสัญญาณต่อไปยังจอภาพ
CRT ที่ถูกประเมินค านวณไว้แล้ว เพื่อแสดงระยะทางที่แยกกันระหว่างเวลาที่มาถึงของสัญญาณ
สะท้อนจุดบกพร่อง กับเวลาที่มาถึงของสัญญาณ สะท้อนผนังด้านล่างของชิ้นงานตรวจสอบ ท าให้
สามารถประเมินต าแหน่งของจุดบกพร่องได้ถูกต้อง
รูปที่ 4.14 แสดงการส่งและการรับคลื่นเสียงแบบ Pulse Echo
