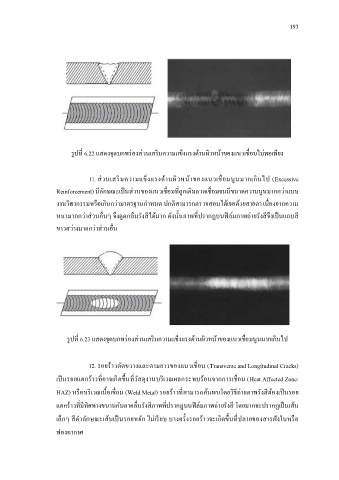

รูปที่ 6.22 แสดงจุดบกพร่องส่วนเสริมความแข็งแรงด้านผิวหน้าของแนวเชื่อมไม่พอเพียง
11. ส่วนเสริมความแข็งแรงด้านผิวหน้าของแนวเชื่อมนูนมากเกินไป (Excessive
Reinforcement) มีลักษณะเป็นส่วนของแนวเชื่อมที่ถูกเติมลวดเชื่อมจนมีขนาดความนูนมากกว่าแบบ
งานวิศวกรรมหรือเกินกว่ามาตรฐานก าหนด ปกติสามารถตรวจสอบได้เจอด้วยสายตา เนื่องจากความ
หนามากกว่าส่วนอื่นๆ จึงดูดกลืนรังสีได้มาก ดังนั้นภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสีจึงเป็นแถบสี
ขาวสว่างมากกว่าส่วนอื่น
รูปที่ 6.23 แสดงจุดบกพร่องส่วนเสริมความแข็งแรงด้านผิวหน้าของแนวเชื่อมนูนมากเกินไป
12. รอยร้าวตัดขวางและตามยาวของแนวเชื่อม (Transverse and Longitudinal Cracks)
เป็นรอยแตกร้าวที่อาจเกิดขึ้นที่วัสดุงานบริเวณผลกระทบร้อนจากการเชื่อม (Heat Affected Zone:
HAZ) หรือบริเวณเนื้อเชื่อม (Weld Metal) รอยร้าวที่สามารถค้นพบโดยวิธีถ่ายภาพรังสีต้องเป็นรอย
แตกร้าวที่มีทิศทางขนานกับลาคลื่นรังสีภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสี โดยมากจะปรากฏเป็นเส้น
เล็กๆ สีด าลักษณะเส้นเป็นรอยหยัก ไม่เรียบ บางครั้งรอยร้าวจะเกิดขึ้นที่ปลายของสารฝังในหรือ
ฟองอากาศ
