Page 300 - จันทร์จืรา เดชแพง
P. 300
194

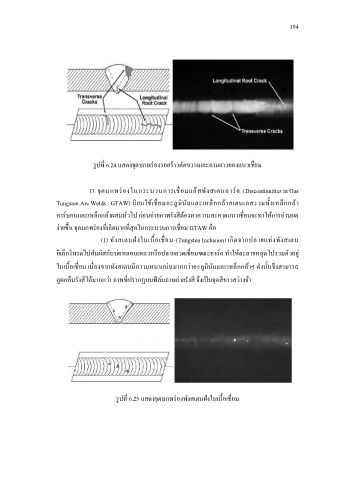

รูปที่ 6.24 แสดงจุดบกพร่องรอยร้าวตัดขวางและตามยาวของแนวเชื่อม
13. จุดบกพร่องในกระบวนการเชื่อมแก๊สทังสเตนอาร์ค (Discontinuities in Gas
Tungsten Arc Welds : GTAW) นิยมใช้เชื่อมอะลูมินัมและเหล็กกล้าสเตนเลสรวมทั้งเหล็กกล้า
คาร์บอนและเหล็กกล้าผสมทั่วไป ก่อนถ่ายภาพรังสีต้องทาความสะอาดแนวเชื่อมจะทาให้การอ่านผล
ง่ายขึ้น จุดบกพร่องที่เกิดมากที่สุดในกระบวนการเชื่อม GTAW คือ
(1) ทังสเตนฝังในเนื้อเชื่อม (Tungsten Inclusion) เกิดจากปลายแท่งทังสเตน
อิเล็กโทรดไปสัมผัสกับบ่อหลอมเหลวหรือปลายลวดเชื่อมขณะอาร์ค ท าให้ละลายหลุดไปรวมตัวอยู่
ในเนื้อเชื่อม เนื่องจากทังสเตนมีความหนาแน่นมากกว่าอะลูมินัมและเหล็กกล้าฯ ดังนั้นจึงสามารถ
ดูดกลืนรังสีได้มากกว่า ภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสี จึงเป็นจุดสีขาวสว่างจ้า
รูปที่ 6.25 แสดงจุดบกพร่องทังสเตนฝังในเนื้อเชื่อม
