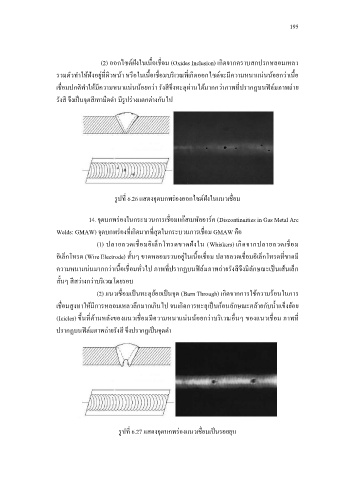

195
(2) ออกไซด์ฝังในเนื้อเชื่อม (Oxides Inclusion) เกิดจากคราบสกปรกหลอมเหลว
รวมตัวท าให้ฝังอยู่ที่ผิวหน้า หรือในเนื้อเชื่อมบริเวณที่เกิดออกไซด์จะมีความหนาแน่นน้อยกว่าเนื้อ
เชื่อมปกติท าให้มีความหนาแน่นน้อยกว่า รังสีจึงทะลุผ่านได้มากกว่าภาพที่ปรากฏบนฟิล์มภาพถ่าย
รังสี จึงเป็นจุดสีเทามืดด า มีรูปร่างแตกต่างกันไป
รูปที่ 6.26 แสดงจุดบกพร่องออกไซด์ฝังในแนวเชื่อม
14. จุดบกพร่องในกระบวนการเชื่อมแก๊สเมทัลอาร์ค (Discontinuities in Gas Metal Arc
Welds: GMAW) จุดบกพร่องที่เกิดมากที่สุดในกระบวนการเชื่อม GMAW คือ
(1) ปลายลวดเชื่อมอิเล็กโทรดขาดฝังใน (Whiskers) เกิดจากปลายลวดเชื่อม
อิเล็กโทรด (Wire Electrode) สั้นๆ ขาดหลอมรวมอยู่ในเนื้อเชื่อม ปลายลวดเชื่อมอิเล็กโทรดที่ขาดมี
ความหนาแน่นมากกว่าเนื้อเชื่อมทั่วไป ภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสีจึงมีลักษณะเป็นเส้นเล็ก
สั้นๆ สีสว่างกว่าบริเวณโดยรอบ
(2) แนวเชื่อมเป็นทะลุย้อยเป็นจุด (Burn Through) เกิดจากการใช้ความร้อนในการ
เชื่อมสูงทาให้มีการหลอมเหลวลึกมากเกินไป จนเกิดการทะลุเป็นก้อนลักษณะคล้ายกับน ้าแข็งย้อย
(Icicles) ขึ้นที่ด้านหลังของแนวเชื่อมมีความหนาแน่นน้อยกว่าบริเวณอื่นๆ ของแนวเชื่อม ภาพที่
ปรากฏบนฟิล์มภาพถ่ายรังสี จึงปรากฏเป็นจุดด า
รูปที่ 6.27 แสดงจุดบกพร่องแนวเชื่อมเป็นรอยยุบ
