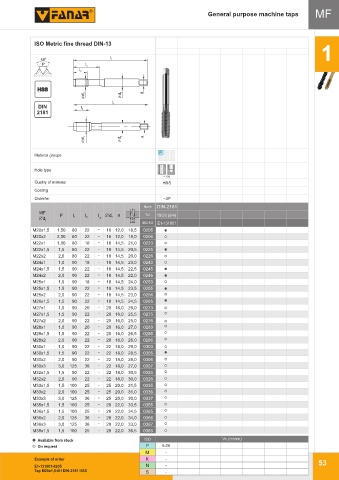

MF General purpose machine taps MF

ISO Metric fine thread DIN-13
1

60 0 l 1
S
E
H
HSSE
S
P l 3
PM
P
M
l 2
HSS
d 1 d 2 a
l 1
DIN
l 2
2181
d 1 d 2 a

P M K
Material groups
N S H
Hole type
< 1,5d
Quality of material HSS
Coating
Chamfer ~3P
Norm DIN-2181
MF
P Tolerancja l 2 l Ćd 2 a Tol. ISO2 (6H)
l 1
Ćd 3
1
INDEX E1-131001
M20x1,5 1,50 80 22 - 16 12,0 18,5 0205
M20x2 2,00 80 22 - 16 12,0 18,0 0206
M22x1 1,00 80 18 - 18 14,5 21,0 0223
M22x1,5 1,5 80 22 - 18 14,5 20,5 0225
M22x2 2,0 80 22 - 18 14,5 20,0 0226
M24x1 1,0 90 18 - 18 14,5 23,0 0243
M24x1,5 1,5 90 22 - 18 14,5 22,5 0245
Tolerancja
M24x2 2,0 90 22 - 18 14,5 22,0 0246
M25x1 1,0 90 18 - 18 14,5 24,0 0253
M25x1,5 1,5 90 22 - 18 14,5 23,5 0255
M25x2 2,0 90 22 - 18 14,5 23,0 0256
M26x1,5 1,5 90 22 - 18 14,5 24,5 0265
M27x1 1,0 90 20 - 20 16,0 26,0 0273
M27x1,5 1,5 90 22 - 20 16,0 25,5 0275
M27x2 2,0 90 22 - 20 16,0 25,0 0276
M28x1 1,0 90 20 - 20 16,0 27,0 0283
M28x1,5 1,5 90 22 - 20 16,0 26,5 0285
M28x2 2,0 90 22 - 20 16,0 26,0 0286
M30x1 1,0 90 22 - 22 18,0 29,0 0303
M30x1,5 1,5 90 22 - 22 18,0 28,5 0305
M30x2 2,0 90 22 - 22 18,0 28,0 0306
M30x3 3,0 125 36 - 22 18,0 27,0 0307
M32x1,5 1,5 90 22 - 22 18,0 30,5 0325
M32x2 2,0 90 22 - 22 18,0 30,0 0326
M33x1,5 1,5 100 25 - 25 20,0 31,5 0335
M33x2 2,0 100 25 - 25 20,0 31,0 0336
M33x3 3,0 125 36 - 25 20,0 30,0 0337
M35x1,5 1,5 100 25 - 28 22,0 33,5 0355
M36x1,5 1,5 100 25 - 28 22,0 34,5 0365
M36x2 2,0 125 36 - 28 22,0 34,0 0366
M36x3 3,0 125 36 - 28 22,0 33,0 0367
M38x1,5 1,5 100 25 - 28 22,0 36,5 0385

Available from stock ISO Vc (m/min)

On request P 5-20
M -
Example of order K - 53
E1-131001-0205 N -
Tap M20x1,5-6H DIN-2181 HSS S -
