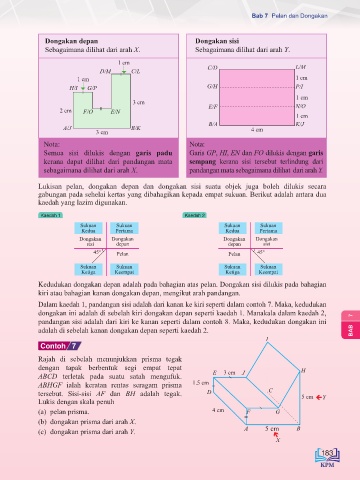

Bab 7 Pelan dan Dongakan

Dongakan depan Dongakan sisi
Sebagaimana dilihat dari arah X. Sebagaimana dilihat dari arah Y.

1 cm L/M
D/M C/L C/D
1 cm 1 cm
H/I G/P G/H P/I
1 cm
3 cm N/O
2 cm F/O E/N E/F
1 cm
B/A K/J
A/J B/K 4 cm
3 cm
Nota: Nota:
Semua sisi dilukis dengan garis padu Garis GP, HI, EN dan FO dilukis dengan garis
kerana dapat dilihat dari pandangan mata sempang kerana sisi tersebut terlindung dari
sebagaimana dilihat dari arah X. pandangan mata sebagaimana dilihat dari arah Y.

Lukisan pelan, dongakan depan dan dongakan sisi suatu objek juga boleh dilukis secara
gabungan pada sehelai kertas yang dibahagikan kepada empat sukuan. Berikut adalah antara dua
kaedah yang lazim digunakan.

Kaedah 1 Kaedah 2
Sukuan Sukuan Sukuan Sukuan
Kedua Pertama Kedua Pertama
Dongakan Dongakan Dongakan Dongakan
sisi depan depan sisi
45° Pelan Pelan 45°

Sukuan Sukuan Sukuan Sukuan
Ketiga Keempat Ketiga Keempat
Kedudukan dongakan depan adalah pada bahagian atas pelan. Dongakan sisi dilukis pada bahagian
kiri atau bahagian kanan dongakan depan, mengikut arah pandangan.
Dalam kaedah 1, pandangan sisi adalah dari kanan ke kiri seperti dalam contoh 7. Maka, kedudukan
dongakan ini adalah di sebelah kiri dongakan depan seperti kaedah 1. Manakala dalam kaedah 2, 7
pandangan sisi adalah dari kiri ke kanan seperti dalam contoh 8. Maka, kedudukan dongakan ini
adalah di sebelah kanan dongakan depan seperti kaedah 2. BAB
I
Contoh 7
Rajah di sebelah menunjukkan prisma tegak
dengan tapak berbentuk segi empat tepat H
ABCD terletak pada suatu satah mengufuk. E 3 cm J
ABHGF ialah keratan rentas seragam prisma 1.5 cm
tersebut. Sisi-sisi AF dan BH adalah tegak. D C 5 cm Y 
Lukis dengan skala penuh
(a) pelan prisma. 4 cm F G
(b) dongakan prisma dari arah X.
(c) dongakan prisma dari arah Y. A 5 cm B Saiz sebenar

X
