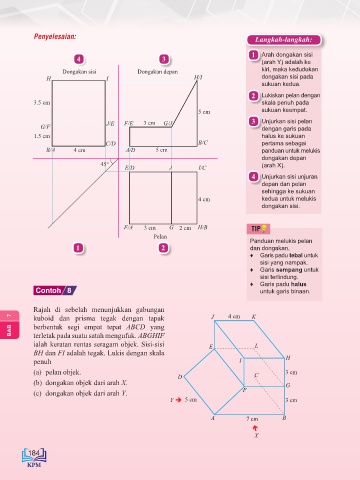

Penyelesaian: Langkah-langkah:

1 Arah dongakan sisi
4 3 (arah Y) adalah ke

Dongakan sisi Dongakan depan kiri, maka kedudukan
H I H/I dongakan sisi pada
sukuan kedua.
2 Lukiskan pelan dengan
3.5 cm skala penuh pada
5 cm sukuan keempat.
J/E F/E 3 cm G/J 3 Unjurkan sisi pelan
G/F dengan garis pada
1.5 cm halus ke sukuan
C/D B/C pertama sebagai
B/A 4 cm A/D 5 cm panduan untuk melukis
dongakan depan
45° (arah X).
E/D J I/C
4 Unjurkan sisi unjuran
depan dan pelan
sehingga ke sukuan
4 cm kedua untuk melukis
dongakan sisi.

F/A 3 cm G 2 cm H/B TIP
Pelan
Panduan melukis pelan
1 2 dan dongakan.
♦ Garis padu tebal untuk
sisi yang nampak.
♦ Garis sempang untuk
sisi terlindung.
♦ Garis padu halus
Contoh 8 untuk garis binaan.

Rajah di sebelah menunjukkan gabungan
kuboid dan prisma tegak dengan tapak
7 J 4 cm K
BAB berbentuk segi empat tepat ABCD yang
terletak pada suatu satah mengufuk. ABGHIF
ialah keratan rentas seragam objek. Sisi-sisi E L
BH dan FI adalah tegak. Lukis dengan skala
penuh I H
(a) pelan objek. D C 3 cm
(b) dongakan objek dari arah X. G
(c) dongakan objek dari arah Y. F
Y  5 cm 3 cm

A 7 cm B
Saiz sebenar 
X
