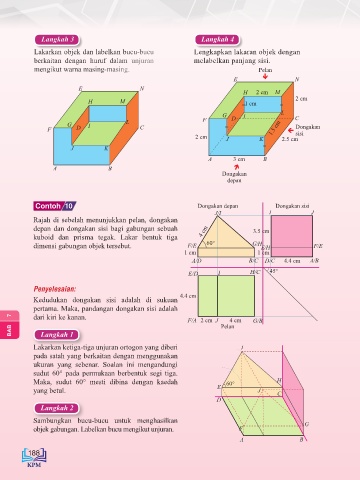

Langkah 3 Langkah 4

Lakarkan objek dan labelkan bucu-bucu Lengkapkan lakaran objek dengan
berkaitan dengan huruf dalam unjuran melabelkan panjang sisi.
mengikut warna masing-masing. Pelan
E  N
E N
H 2 cm M
H M 2 cm
= 1 cm =
G D I L C
G I L F G = Dongakan
F G D C 1.5 cm 
2 cm J J K K 2.5 cm sisi
J J K K =
A 3 cm B
A B 
Dongakan
depan

Contoh 10 Dongakan depan Dongakan sisi
J/I I J
Rajah di sebelah menunjukkan pelan, dongakan
depan dan dongakan sisi bagi gabungan sebuah 4 cm 3.5 cm
kuboid dan prisma tegak. Lakar bentuk tiga
dimensi gabungan objek tersebut. F/E 60° G/H E/H F/E
1 cm 1 cm
A/D B/C D/C 4.4 cm A/B
E/D I H/C 45°

Penyelesaian:
Kedudukan dongakan sisi adalah di sukuan 4.4 cm
pertama. Maka, pandangan dongakan sisi adalah
dari kiri ke kanan. F/A 2 cm J 4 cm G/B
7
BAB Langkah 1 Pelan

Lakarkan ketiga-tiga unjuran ortogon yang diberi I
pada satah yang berkaitan dengan menggunakan
ukuran yang sebenar. Soalan ini mengandungi
sudut 60° pada permukaan berbentuk segi tiga.
Maka, sudut 60° mesti dibina dengan kaedah 60° H
yang betul. E J C
D
Langkah 2
Sambungkan bucu-bucu untuk menghasilkan G
objek gabungan. Labelkan bucu mengikut unjuran.
Saiz sebenar F
A B
